350㎡聚光镜场一辆卡车可拉走?这款模块化低成本光热技术已开启商用
发布者:lzx | 来源:​CSPPLAZA光热发电网 | 0评论 | 1732查看 | 2020-04-20 19:44:17

CSPPLAZA光热发电网报道:目前,奥地利蒸汽和热传输解决方案提供商Ecotherm正在向全球推广一种可预制的、基于线性菲涅耳集热器技术的聚光太阳能系统,该系统的最大特点是采用了完全预制的镜场模块,非常易于运输和安装,可适用于所有使用100°C至250°C蒸汽的生产企业。


据悉,该技术最早由Ecotherm合作伙伴Fresnex公司研发,后者于2019年8月因资金问题无力推进,遂将该技术转让给Ecotherm。


在生产与传统聚光技术不同,该技术的镜场部分是完全预制的,而且过程中反射镜元件在光学上相互对准,精度很高,无需在施工现场组装。而在现场安装时,这些预制镜板可直接安装在准备好的地基上,并由当地装配人员平放到水平位置即可,不需要在现场再调整各个镜带以实现精准聚焦,因此安装非常方便且成本极低。同时因为其暴露在风中的镜板面积很小,所需基础尺寸也非常小,如果安装在屋顶则对屋顶的承重要求也非常低。


Fresnex首席执行官Hartmut Schneider表示:“我们使用平的、窄的镜子来降低成品模块的高度,这样就可以将350平方米的预制镜子模块装配到卡车上。”


ASIc Fresnex 20m² concentrated solar thermal prototyp ASiC - Austria Solar Innovation Center.PNG


Fresnex collector solar thermal process heat.png

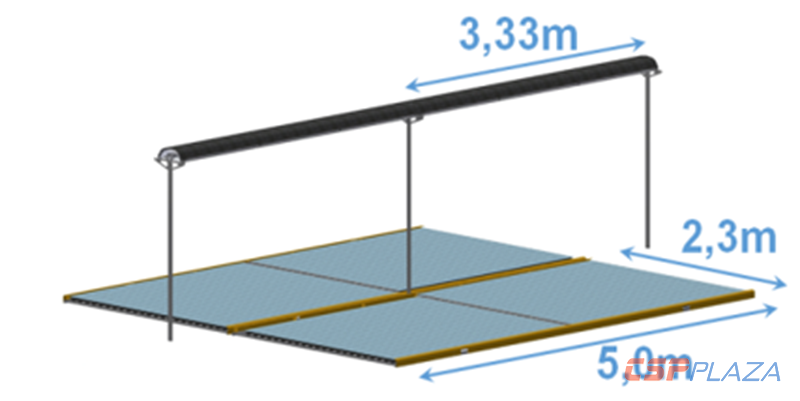

图:一个标准Fresnex太阳能菲涅尔集热模块(20㎡)


据Hartmut Schneider介绍,该技术可以实现模块化部署,一个标准的Fresnex太阳能菲涅尔集热装置由一个集热管和两个并联放置的10平方米反射镜模块组成。不需要专门的安装工具,就能将这些模块安装在屋顶上。每个模块的运行温度范围为100——250℃,可以产生6kw左右的峰值功率和热量。同时,该技术具有良好的可扩展性,可以根据需要增加模块来实现更大的系统总装机量。


Ecotherm方面认为,由于操作非常简单且安装快捷,该技术有望大幅降低光场部分的成本。同时,因为将太阳能专用安装工作与工厂安装工作的一般相关工作分开,非专业的总承包商可以轻松地组装我们的模块。


早于2016年,Ecotherm便与Fresnex联合建设了第一座太阳能蒸汽示范工厂,Fresnex负责为该项目交付200平方米太阳能集热场,而Ecotherm则负责蒸汽机组安装以及系统整体集成。该项目已在Ecotherm奥地利生产车间的屋顶上持续运行至今,可产生高达180°C的蒸汽。


Ecotherm Austria 100kW peak solar steam system by Fresnex.jpg

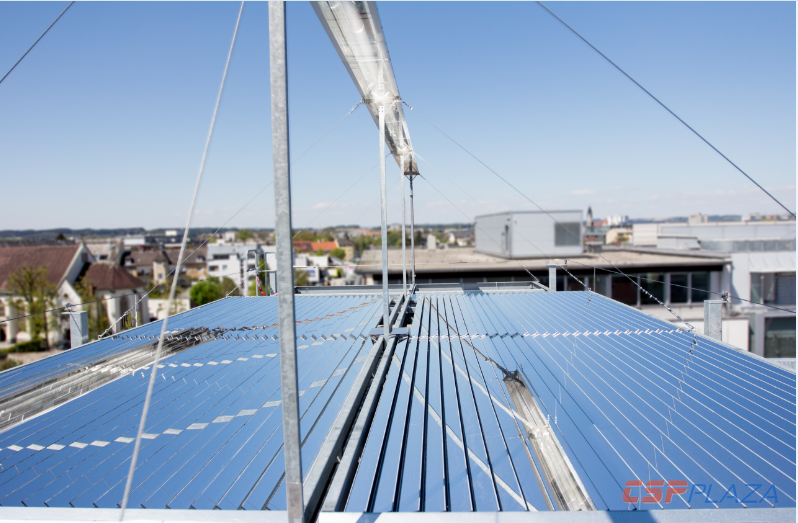

图:已建成的100kw工业蒸汽项目


此外,据Ecotherm外贸出口经理Roland Schneemeyer透露,在以Hartmut Schneider和Antoni Castells(曾任职Fresnex西班牙业务开发主管)为代表的Fresnex团队的帮助下,该公司目前正在西班牙巴塞罗那附近建立生产工厂,完成后可为欧盟资助的HyCool EU项目所支持建设的示范系统提供逾千平米的太阳能集热场。


HyCool EU项目为欧盟资助的一项创新型新能源技术项目,其一项重要任务是增加太阳能在工业过程中的使用,为此,该项目建议将Fresnex菲涅耳系统与专门建造的混合热泵(HHP)(吸附式热泵和压缩机热泵的“二合一”组合)耦合起来,经集热系统收集的热量集中到水管并产生蒸汽,然后被传递至混合式热泵,再经转换后获得更宽的输出温度范围(实现太阳能加热和冷却-SHC-),同时再利用其模块化特性以实现广泛的设计和操作配置,以增加在工业环境中实施太阳能热的可能性。


作为HyCool EU项目的一部分,目前该技术正在位于西班牙圣切洛尼的奇华顿日用香精原料生产厂开展试点,该项目将安装800㎡的集热系统,用于为工业过程提供清洁的工业蒸汽。


同时,Ecotherm还将在西班牙即食食品供应商Bo deDebò的工厂屋顶安装一个400㎡的集热系统,并将与德国制造商Fahrenheit混合式热泵技术进行组合后用于食品保鲜,有望实现具备经济性的太阳能冷却系统。


Schneemeyer表示,希望以上述两个项目为契机,将这种经济效益好、无碳排放的工业热利用与制冷解决方案在西班牙实现更大规模推广。与此同时,该技术的推广可以充分发挥Ecotherm在蒸汽生产解决方案设计和集热器制造方面的强项,并将公司进一步发展成为专业的交钥匙太阳能蒸汽解决方案提供商。


据悉,除了西班牙等欧洲地区,Ecotherm在阿联酋、科威特、阿曼等中东国家也在开展相关业务,并在全球范围内建立了完善的业务网络。在过去的15年中,该公司已经成功安装了多个大型太阳能供热系统。
