在浙江杭州盛大召开的第十二届中国国际光热大会暨CSPPLAZA年会中,浙江阿斯克建材科技股份有限公司(以下简称“阿斯克”)工程师高明哲出席会议并作主题演讲《光热电站保温系统运行情况调查》,剖析了乌拉特中旗和中广核德令哈两个光热电站保温系统的运行情况,并介绍了阿斯克针对光热电站保温自主研发的系列保温产品及整体解决方案。
图:高明哲
光热保温系统运行情况调查
为了解目前光热电站的保温运行情况,阿斯克对国内光热发电项目保温情况进行了详细地调查评估,包括调查不同部位的保温方式和各保温部件使用情况,检查不同部位保温结构使用中存在的问题,测量管道表面温度、计算热损率,计算与该部位设计值相比保温效果的下降程度,最后根据测温情况,推算光热电站的整体热损,估算热损对发电量的影响。
高明哲重点分享了两个光热项目的保温系统运行情况:
▌乌拉特中旗100MW槽式光热项目
该电站保温面积达5万平方米。高明哲表示,若保温层外表面温度每升高1℃,经测算,电站每年的散热损失将增加465万千瓦时,直接导致年发电量减少92万千瓦时,伴热成本每年会增加27万元以上。可见保温效果对能耗与收益的影响十分显著。

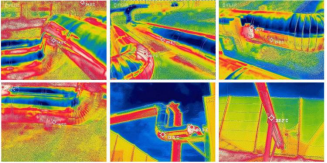

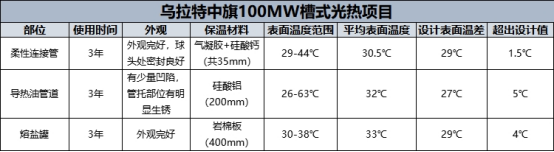

以下是各部位的外观现状与红外热成像情况:

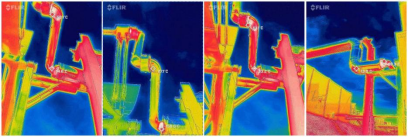

图:柔性连接管
图:导热油管
图:熔盐罐

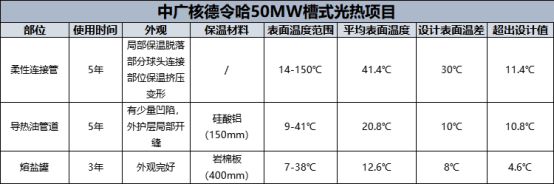

▌中广核德令哈50MW槽式光热项目

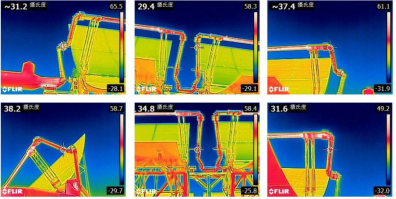

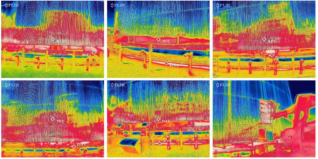

以下是各部位的外观展示与红外热成像情况:
图:柔性连接管
图:导热油管
图:熔盐罐
此外,高明哲比较了软、硬质材料表面温度超标随时间变化情况:

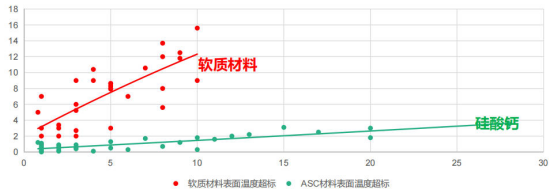

图:软、硬质材料表面温度超标随时间变化趋势
由图可知,软质材料在使用时间内热损会超出设计值15℃以上,平均每年升高1-2℃;硅酸钙保温效果稳定,使用30年仍能保持较好的保温效果。高明哲表示,从乌拉特中旗100MW槽式光热项目以及中广核德令哈50MW槽式光热项目实际测温情况看,软质材料的表面温度变化情况基本符合上述规律。
按照保温外表面每年升高1.5℃计算,造成的热损失对于光热电站的发电量影响是显著的【详见下图】。“如果电站投运后长期不对保温系统进行维护,任其性能持续衰减,最终会对发电量造成极大影响。”因此,高明哲建议,光热电站运行期间,必须将保温系统纳入常态化维护范畴。

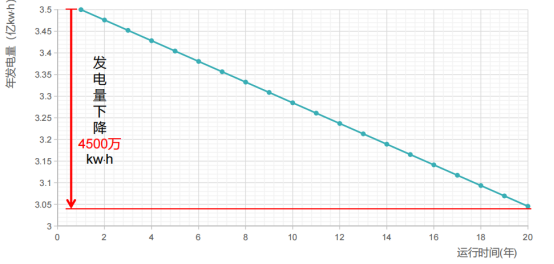

图:100MW槽式光热电站发电量变化趋势(按保温表面每年升高1.5℃推算)
阿斯克的光热保温整体解决方案
高明哲详细介绍了阿斯克在光热电站——集热、储热、发电——三大系统保温防护工作上的针对性实践。
▌集热系统——柔性连接管
柔性连接管保温的产品设计与性能参数如下:其最高使用温度可达650℃,导热系数0.022W/m・K,能有效减少热量损耗;结构采用Half结构,在保证稳定性的同时兼顾安装灵活性;使用寿命长达20年,可满足光热电站长期运行需求;密封性方面具备防雨雪风沙的能力,能适应户外复杂气候环境;与管道配合时,可实现30°摆动和360°旋转,便于系统安装调试。
▌储热系统——熔盐/导热油
1、熔盐系统保温的产品设计与性能参数如下:其最高耐温可达1000℃,采用无支架无热桥结构设计;在400℃时,导热系数仅为0.09W/m・k;抗压强度达0.85MPa,抗折强度为0.36MPa;憎水率超99%,Cl⁻含量低于20ppm,且使用寿命在20年以上,能为熔盐系统稳定运行提供可靠的保温保障。
高明哲表示,阿斯克对保温材料进行了熔盐吸附性实验和铜离子加速盐雾120h实验,结果表明,相比于传统的保温材料,硅酸钙硬质材料不吸附熔盐,易清理,在熔盐泄露时能起到更好的保温效果;传统保温材料会逐渐腐蚀管道,而硅酸钙硬质材料则能更好地保护管道。
图:熔盐吸附试验(左为传统材料,右为硅酸钙硬质材料)

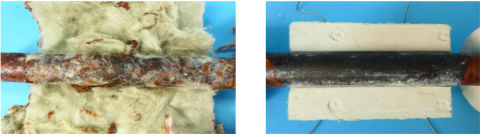

图:铜离子加速盐雾120h实验(左为传统材料,右为硅酸钙硬质材料)
2、导热油系统保温的产品设计与性能参数如下:其最高耐温为650℃,在400℃时导热系数是0.09W/m・k;抗压强度达0.85MPa,抗折强度为0.36MPa;具有不吸油的特性,且使用寿命超过20年。

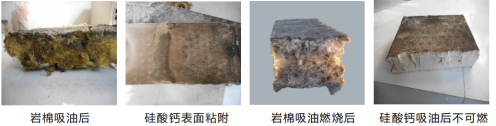

高明哲分享了软、硬质材料在吸油性与防火性两方面的对比结果:

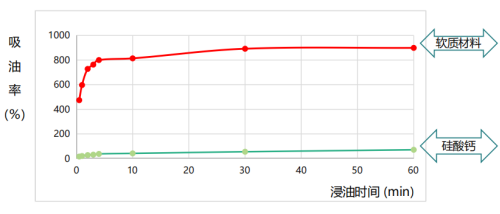

由图可知,软质材料吸油多;硅酸钙吸油量少、吸油慢,尤其适用于易燃介质管道。
他特别强调,即便保温材料本身属于A级不燃材料,一旦吸收易燃介质(如导热油),仍会具备燃烧风险。因此,“不吸油”是导热油管道保温材料的关键性能指标,选择吸油性优异的保温材料,对降低管道运行中的火灾安全隐患具有重要意义。
▌发电系统——蒸汽系统
产品设计及性能参数如下:其最高耐温可达650℃,在400℃时导热系数为0.09 W/m・k;抗压强度为0.85 MPa,抗折强度为0.36 MPa;憎水率大于99%,Cl⁻含量小于20 ppm,使用寿命超过20年。

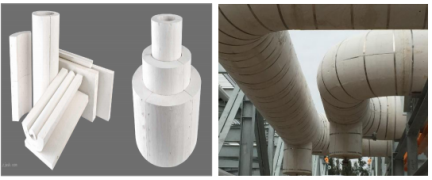

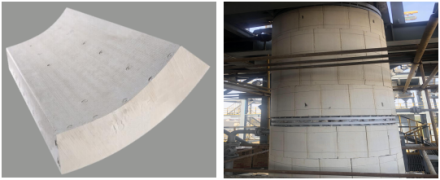

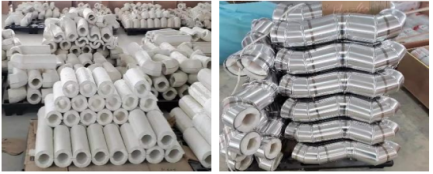

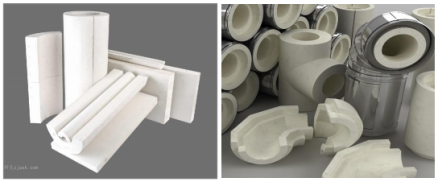

高明哲表示,阿斯克根据现场施工的痛点要求、依托先进加工技术,首创“硬质可拆式预制成型件”,可根据客户要求定制加工成各种形状规格的成型保温壳件,适用于各种直管、弯头、三通、异径管、法兰、阀门、隔热管托等,为客户提供保温高效、拆装方便、长寿耐用的保温产品。
综上所述,高明哲总结了阿斯克光热电站保温整体解决方案的四大优势:
1、安全——保障现场导热油及熔盐系统安全
保温材料不吸油、不吸盐,不燃烧且不腐蚀,从源头避免材料劣化引发的系统风险;在阀门、法兰等易泄露的部位,于成型件基础上设计引漏装置,可快速定位漏点并及时处理,排除安全隐患。
2、高效——解决现场工期和维护拆卸问题
现场保温安装时间减少80%,提升保温质量;采用可拆式预制成型件,能够重复利用,后续维护成本降低90%以上。
3、稳定——长效稳定的保温效果
保温材料采用硅酸钙材料,使用寿命可达20年以上,且保温性能不随使用时间衰减,持续保障系统热效率。
4、经济——全寿期经济性突出

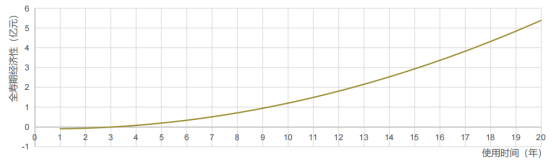

以中旗100MW槽式发电项目为例:
虽相比使用硅酸钙材料需多投入1000万元,但从全寿期角度测算,20年内可减少系统热损失成本及维护费用超5亿元,额外投入成本仅需3年即可收回,长期经济效益远超初始投资。
关于阿斯克:
阿斯克从2017年开始积极参与光热保温产品的开发,针对行业的的特点,开发了ASC光热系列产品,完成了光热整体保温的国产化,大大降低了行业成本。ASC光热发电系列绝热产品具有优异的绝热防护性、耐候性、环保性、耐用性和经济性,其综合性能在实际应用中已得到了充分的验证和认可,在光热发电领域具有独特的应用优势。

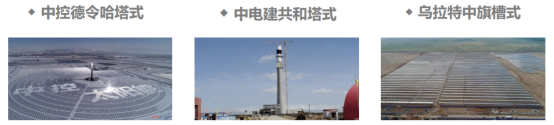

图:光热发电领域工程业绩(已运行)
