史上最全阀门分类
来源:微电气 | 0评论 | 9141查看 | 2017-09-13 18:52:00

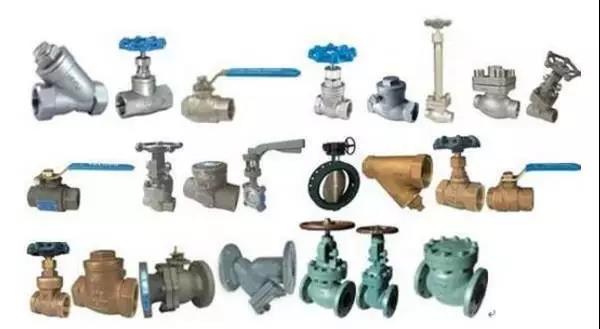

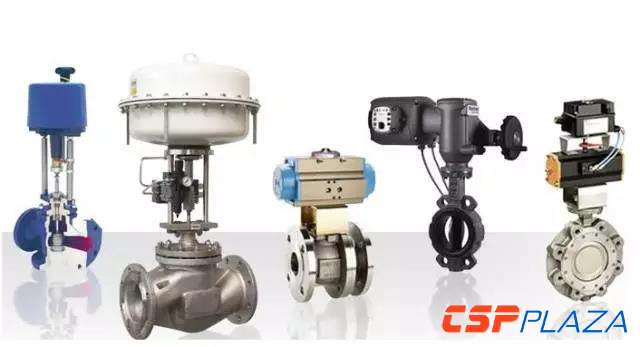

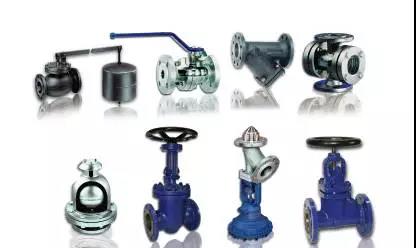

  阀门是控制流体介质的流量、流向、压力、温度等的机械装置,是管道系统中十分重要的部件。小编今天为大家带来了最全的阀门分类,快来看看吧!


  以下是由小编整理的阀门分类。


  按压力分类


  真空阀门:PN低于标准大气压

  低压阀门:PN≤1.6MPa

  中压阀门:PN=2.5-6.4MPa

  高压阀门:PN=10-80MPa

  超高压阀门:PN≥100MPa

  ps:PN指公称压力,即阀门在基准温度下允许的最大工作压力。

  按介质工作温度分类


  高温阀门:t>450℃

  中温阀门:120℃<t≤450℃

  常温阀门:-30℃≤t≤120℃

  低温阀门:t<-30℃


  按公称通径分类

  小口径阀门:DN<40mm

  中口径阀门:DN=40-300mm

  大口径阀门:DN=350-1200mm

  特大口径阀门:DN≥1400mm

  按驱动方式分类


  手动阀门:借助手轮、手柄、杠杆或链轮等,由人力驱动,传递较大的力矩时,装有齿轮等减速装置。

  电动阀门:用电动机、电磁或其他电气装置驱动。

  液动阀门:借助液体(水、油等液体介质)驱动。

  气动阀门:借助压缩空气驱动。

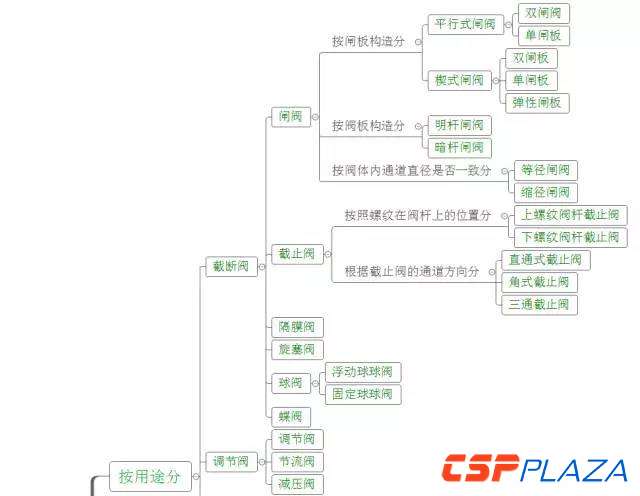

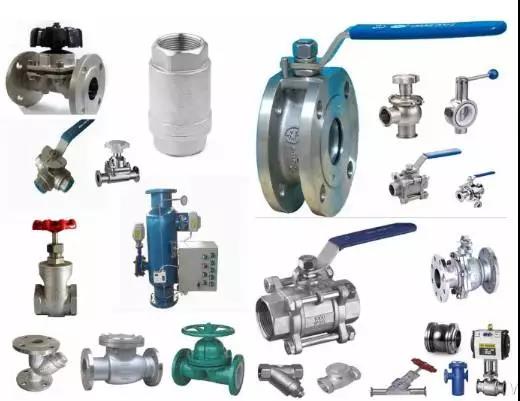

  按用途分类

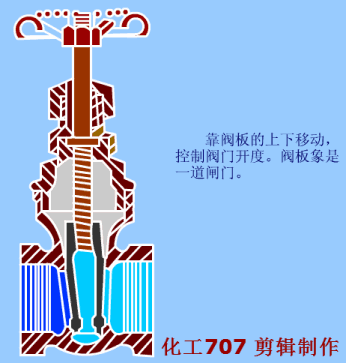

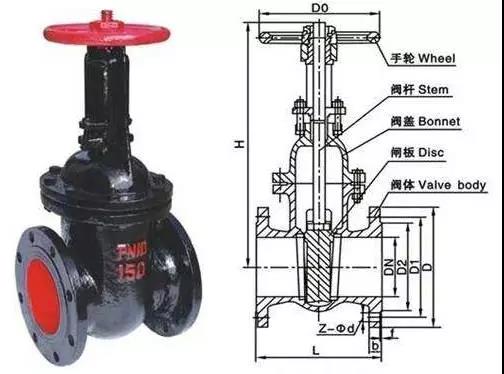

  闸阀


  指关闭件(闸板)沿通道中心线的垂直方向移动的阀门。在管道上主要作截断用,也具有一定的调节流量的性能。


  特点

  流体阻力小。

  启闭力矩小。

  介质流动方向不受限制。

  结构长度较短。

  密封性能好。

  密封面易损伤。

  启闭时间长,高度大。

  结构复杂零件较多,制造与维修较困难。


  按阀板构造分类

  明杆闸阀:阀杆螺纹及螺母不与介质接触,不受介质温度的腐蚀性的影响,开启程度明显易见,因而得到广泛应用。

  暗杆闸阀:螺杆螺纹及螺母与介质接触,受介质温度和腐蚀性影响,但阀的高度尺寸较小。暗杆闸阀适用于非腐蚀性介质及外界环境条件较差的场合。

  按阀体内通道直径是否一致分

  缩径闸阀:阀座处的通径小于法兰连接处的通径。

  等径闸阀:阀座处的通径与法兰连接处的通径相一致。

  通径收缩能使阀门零件尺寸缩小,开、闭所需的力亦相应减小,同时可扩大零部件的通用范围。但是,通径收缩后,流体阻力损失将增加。

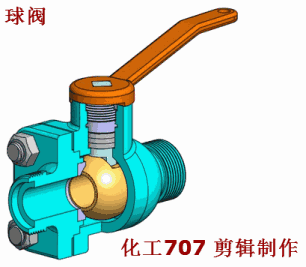

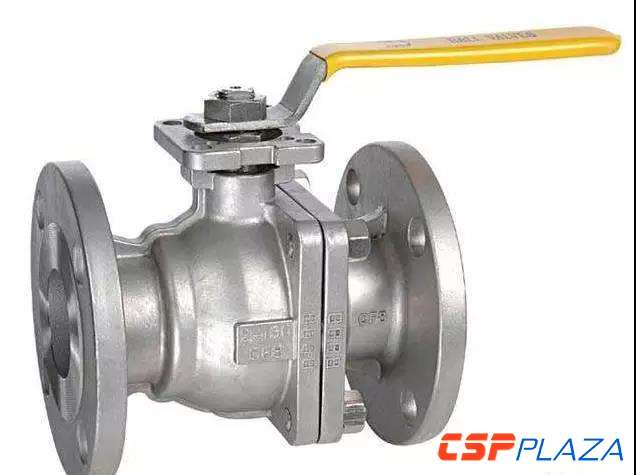

  球阀


  利用一个中间开孔的球体做阀心,靠旋转球体来控制阀的开启和关闭。球阀可做直通、三通或四通。球阀在管道上主要作截断、分配和改变介质流动方向用。


  由于球阀座应用了橡胶材料,所以其使用温度收到了限制。为了应付可能发生的火灾情况,许多设计者都采用辅助性的金属对金属密封。球阀不适宜用作节流阀,但其在部分开启状态下,可用来将进入或排出系统的压力减少。在生产设备上,球阀常用作一般目的的开/闭阀。

  浮动球球阀:其球体是浮动的,在介质压力作用下,球体能产生一定的位移并压附在出口端的密封圈上,保证出口端密封。这种球阀结构简单、密封性好,但在出口端密封处承压高,操作扭矩也较大。这种结构广泛应用于中低压球阀。

  固定球球阀:这种球阀的球体是固定的,受压后不产生移动,通常与球成一体的上下轴上装有滚动或滑动轴承,操作扭矩小,适用于高压和大口径阀门。

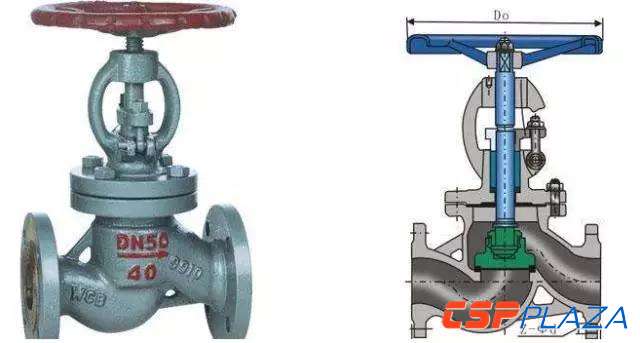

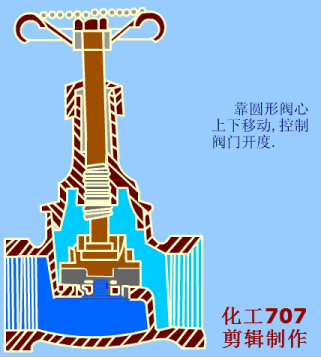

  截止阀


  指关闭件(阀瓣)沿阀座中心线移动的阀门,在管道上主要作截断用。



  上螺纹阀杆截止阀的阀杆螺纹处在介质之外,阀杆螺纹不受介质浸蚀,亦便于润滑,此种结构采用得较普遍。

  下螺纹阀杆截止阀的阀杆螺纹在阀体内与介质直接接触,不仅无法润滑,还受介质浸蚀,此种结构用于小口径阀门和温度不高的介质。

  止回阀

  依靠介质本身的流动自动开闭阀瓣,介质只能单方向流动、可防止介质倒流的阀门叫止回阀。

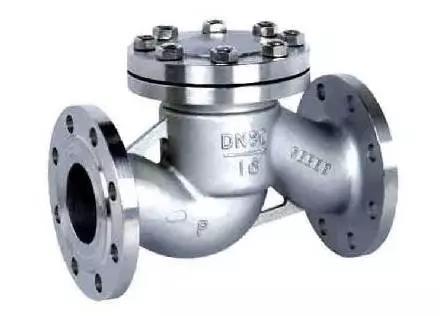

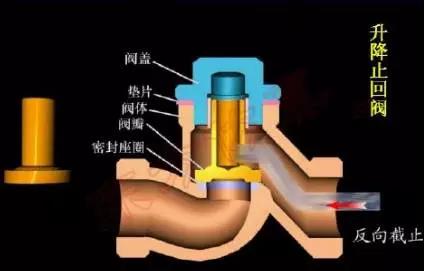

  升降式止回阀


  这种阀门的阀瓣沿着阀座孔的中心线移动,阀瓣靠流体的推力打开,靠重力落下,因此它只能安装在水平管道上。升降式止回阀的阀体形状与截止阀相似,因此它的流动阻力系数亦较大。

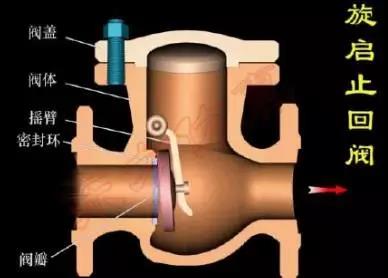

  旋启式止回阀


  这种阀门的阀瓣绕阀座处的销轴旋转。阀瓣一般为整体结构,有些大口径止回阀(公称直径为600mm及以上)多采用多瓣式。

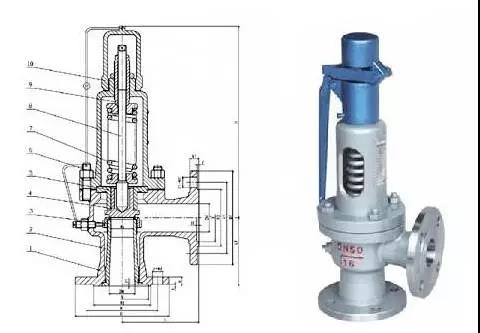

  安全阀


  按加载结构分类

  杠杆重锤式安全阀:重锤通过杠杆加载到阀瓣上,载荷几乎不随开启高度变化。由于这种安全阀杠杆部分的尺寸比较大、使整个阀比较笨重,回座压
