——CSPPLAZA会员单位巡回调研走进北京市阀门总厂股份有限公司

CSPPLAZA光热发电网报道：熔盐阀作为光热电站系统中的关键配件，其重要性已得到行业内的普遍认同。10月17日下午，由CSPPLAZA主办、北京天瑞星光热技术有限公司协办的CSPPLAZA会员单位全国性巡回调研活动走进北京市阀门总厂股份有限公司（以下简称北阀总厂），进一步了解熔盐阀的国产化。

1952年成立的北京市阀门总厂发展至今已65个年头，作为阀门行业的一家老字号，北阀总厂在阀门行业的知名度颇高，光热发电市场兴起之后，北阀总厂审时度势，对光热发电系统用阀门相关产品进行了研发攻关，业已获得来自首航节能、东方锅炉、中广核、中科院电工所、清芸阳光—清华大学实验室等单位的多个项目订单。

图：调研团合影

系统中单个熔盐阀出现质量问题即有可能影响整个电站的正常运行，造成不可估量的损失，甚至有的专家提出设置双熔盐阀，一个出现问题启用另一个熔盐阀，可见熔盐阀在储热系统的重要性。伴随着国内光热行业的稳步发展，熔盐阀的市场空间将得到进一步释放。

在此间举行的调研座谈会上获悉，相对于其他介质，熔盐的运行温度更高，更有利于提升光热电站的整体运行效率。但熔盐的高熔点、腐蚀性等特质使得系统的运行工况条件更为复杂，对整个电站上的相关设备都提出了更高的挑战。目前项目上所使用的熔盐阀普遍存在一些问题，具体主要包括：1、熔盐残留在阀体内部，造成积盐液现象，使阀门发生冻堵，造成阀体内漏；2、波纹管上端部分熔盐结晶；3、填料盒被腐蚀；4、阀杆变形以及高温卡涩；5、熔盐气蚀现象。

北阀总厂总经理李立军对此表示，熔盐介质的特质决定了阀门的设计需满足以下几点：首先，在电站运行时，需对熔盐阀门进行较为频繁的开关操作来控制熔盐的流通，在这种频繁开关的工况下阀门必须能保持正常运作；其次，熔盐阀门主体能够承受住高达565摄氏度的高温熔盐的腐蚀，此外，对阀体与阀杆进行密封的填料也应承受住高温熔盐的腐蚀，对此可采用云母、陶瓷填料等新型抗腐蚀密封材料；阀门在设计时必须杜绝存积盐液现象，避免熔盐在阀门处的冻堵；最后，为防止熔泄露现象，必须做好阀门密封工作，可考虑外加波纹管等多级密封方式。

图：座谈会现场

据了解，目前北阀总厂可生产适用于光热项目的导热油阀、熔盐阀等各种阀门产品，其中熔盐阀包括熔盐闸阀、熔盐截止阀（直通式、Y型、角式）、熔盐蝶阀、熔盐调节阀等；导热油阀包括导热油波纹管截止阀（直通式、Y型、角式）、导热油波纹管调节阀与导热油蝶阀等。北阀总厂产品的设计都基于三维模拟仿真软件的测算进行，此方法可有效保证产品的设计精度，大大提高产品的可靠性。调研期间，北阀总厂相关技术人员向调研团实际演示了该软件的实际应用。

图：总裁辜文实（左）董事长陈金普（中）执行总经理林文艺（右）对产品质量严格把关　

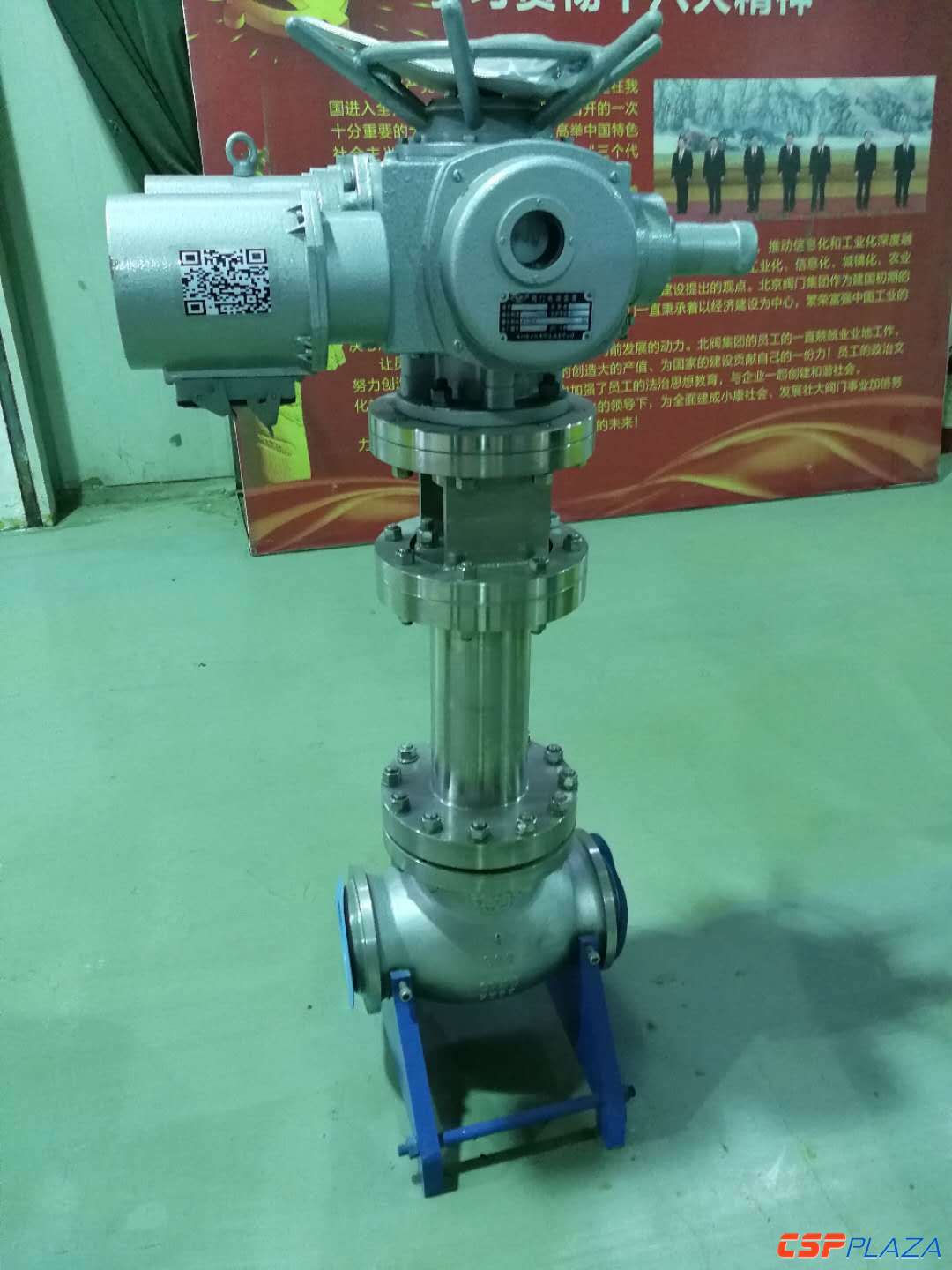

图：北阀总厂生产的熔盐阀产品　

据悉，闸阀、截止阀、蝶阀都有各自的优势，但熔盐阀门一般不会选择球阀。根据工艺设计，开关工况可以选用闸阀或是三偏心蝶阀的形式，调节工况可选用Globe单座调节阀或Y型、角式截止阀形式。熔盐光热项目在选择阀门种类时需要考虑很多因素，如安装空间、管线流阻、综合成本、管线伴热、管线节流、管线热膨胀、介质设计温度、压力条件等等，因此选型哪种阀门种类应依据设计院设计准则。

调研活动期间，业主单位代表江苏鑫晨光热技术有限公司的宋志军坦言，虽然相比于进口阀门，国产阀门产品在供货周期、维护售后与成本方面都更有优势，但由于其目前缺乏实际商业化项目的验证，为确保万无一失，业主们并不敢贸然采购国产阀门。

那么，如何才能消除这种顾虑，进一步提高国产阀门在国内市场的认可度呢？该业主建议，供货方可将产品送至国内光热项目中进行实际运行验证，这样得出的验证结果才会让业主们更加信服。对此，北阀总厂方面持认可态度，也表示期待国内已建成的示范项目能给予国内供货商实践检验的机会。

另有专家对此表示，光热电站熔盐阀的检测模式可借鉴核电用阀门。以截止阀为例，可预先设定正常开关3000次的指标，辅以相应的温度、压力、测试时间等相关测试要求进行实际测试，通过第三方检测机构召开鉴定会，鉴定通过后产品便可运用于实际项目中。光热用熔盐阀可参考此种方式，通过第三方检测机构的参与，帮助国产熔盐阀尽快打开市场。

而项目业主在进行熔盐阀产品采购招标时，对供货方应该设定怎样的门槛才算比较合理？对此，李立军表示，业主在选择阀门供货方时，应综合考量以下方面：供货方能否提供可证明产品能应用于实际工况的检测报告，供货方的企业规模、技术水平与售后服务等是否达到业主预期，以及供货方是否具有项目供货业绩等。

活动期间，调研团实地参观了北阀总厂的工厂。参观了阀门的生产线，了解了其生产流程和工艺，并了解了光谱检测、硬度测试、焊接测试、机械性能检测、无损检验等产品质量控制流程。在工厂内，调研团还看到了陈列的上世纪70年代左右用于生产阀门的相关设备和实验室，李立军表示，“这些设备之所以没有扔掉，是因为未来我们计划打造一个国产阀门的博物馆，以此来记录国产阀门产业的发展变迁。”

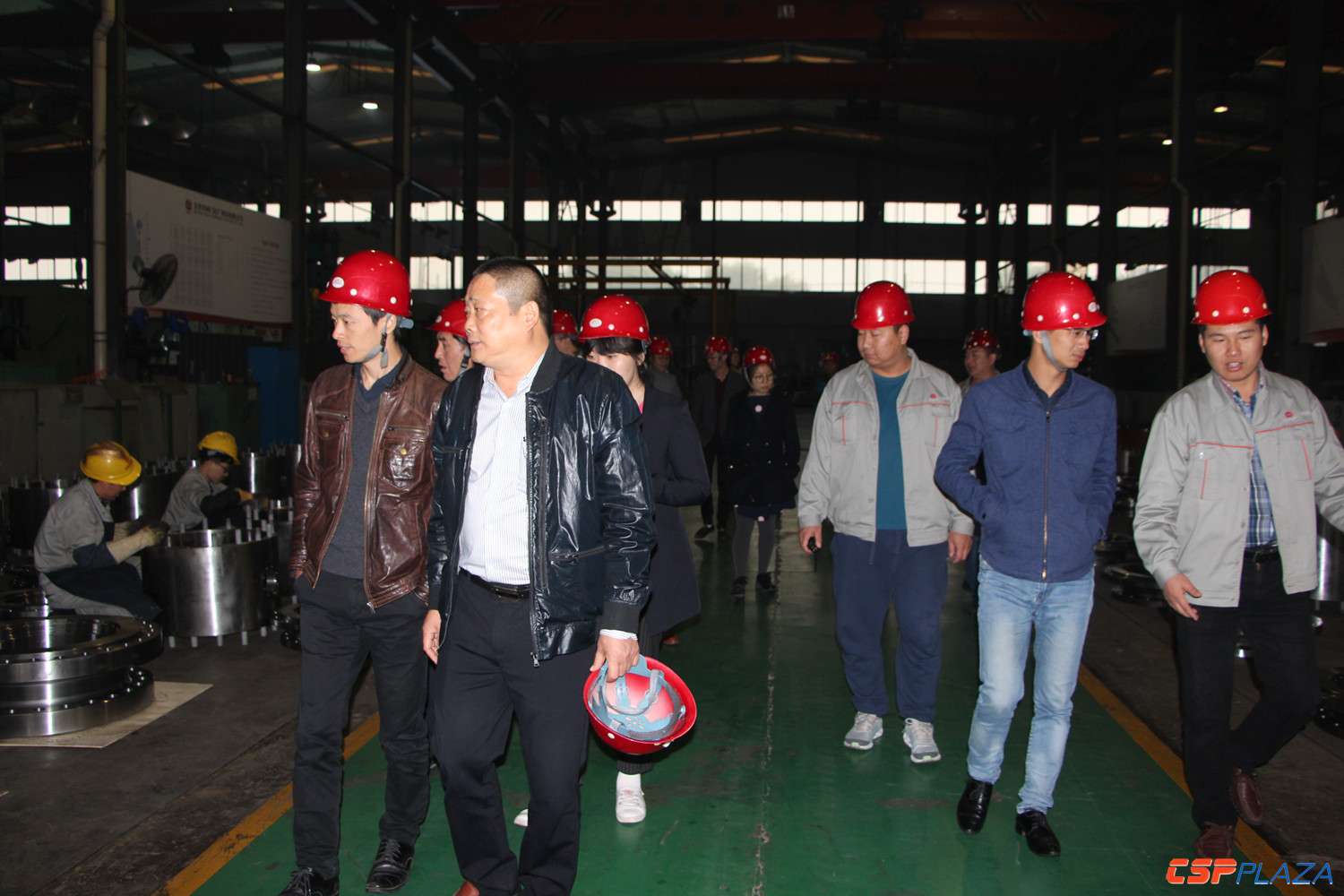

图：调研团参观工厂

作为CSPPLAZA平台会员单位，李立军代表北阀总厂在本次调研活动中接受了CSPPLAZA主编胡喜鹏颁发的会员单位牌匾。李立军表示，北阀总厂将持续推进国产熔盐阀的研发测试，帮助早日实现光热电站用熔盐阀的全面国产化。

图：授牌仪式

来自北京天瑞星光热技术有限公司、江苏鑫晨光热技术有限公司、浙江久立特材科技股份有限公司、上海洛丁森工业自动化设备有限公司、沈阳市中色测温仪表材料研究所有限公司、江阴市华方新能源高科设备有限公司、江苏市飞跃机泵集团有限公司、北京中热能源科技有限公司等多家CSPPLAZA的会员单位代表随团参与了本次调研活动。

关于北京市阀门总厂股份有限公司

北京市阀门总厂股份有限公司前身是北京市阀门总厂，成立于1952年，是新中国始建的第一批国家机械工业部制造高中压阀门及蒸汽疏水阀的重点骨干企业，是中国机械500强企业、全国阀门行业协会理事长单位和全国阀门标准化技术委员会委员单位、国家质检总局阀门委员会委员、中国特种设备安全与节能促进会理事单位、北京市重合同守信用单位和诚信企业。2010年“京”字牌商标被评为2009年度北京市著名商标。

北阀总厂的主要产品是高中低压阀门，有各种型号的蒸汽疏水阀、液化石油气用紧急切断阀、氧气管路用截止阀、闸阀、截止阀、球阀、止回阀、蝶阀、低温阀、API阀门等十大类518个系列近4000个规格，其工作压力为1.0Mpa—42Mpa；工作温度-196℃～800℃。材质有铁、碳素钢、合金钢、耐热钢、不锈钢、双相钢、镍基合金、哈氏合金、蒙乃尔合金等；操作方式有手动、齿轮、电动、气动、电液液动、气液联动、自动等。其主要产品执行国家标准及API、ANSI、JIS、DIN、BS等国外标准。产品广泛应用石油、化工、冶金、化纤、城建、电力、水厂建材、水泥等各行业，并有部分产品出口。
