SBP在Jülich塔式光热发电试验平台进行Stellio定日镜样机测试
来源：Sbp | 0评论 | 5982查看 | 2018-04-22 18:18:00

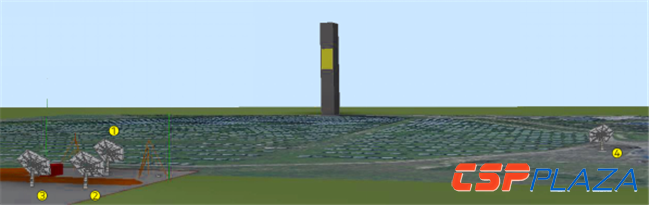

日前，德国SBP太阳能公司（Schlaich Bergermann Partner Sonne gmbh）正在位于德国科隆附近的Jülich塔式太阳能热发电试验平台对其四台Stellio定日镜样机进行测试。
据悉，目前的测试重点在于定日镜的结构、驱动和控制系统，所有测试均遵照SolarPACES指南，以确保测试结果符合行业标准。
据了解，德国宇航中心（DLR）和SBP已经在西班牙最大的太阳能技术研究、开发和测试中心——PSA太阳能热发电试验平台进行了近30年的研究。由SBP与西班牙工业合作伙伴Masermic、Ingemetal共同开创研发的Stellio定日镜原型已经在这里进行了测试和检验。
自2017年6月以来，SBP一直对上述四台Stellio定日镜上进行光学、结构、控制和校准方面的测试，且这段时间以来进行了超过30次的不同测试。
由于Stellio应可实现自主工作，所以SBP正在考虑研发无线Stellio，即通过WiFi实现对定日镜的直接控制；在未来，定日镜电源将由配置电缓冲存储器的光伏模块提供。
与此同时，通过镜场的测试为用于光学计算（sbp射线）和结构力学（FEM模型）的软件测试提供了可能，并可以用来衡量结果和模型的准确性，而这项测试也将是长期性的。
本批次的定日镜测试工作结束后，这项测量技术将被投入使用。同时，这项测试还有助于检查风荷载对定日镜结构产生影响的结构计算（FEM）。因此，用于动态记录风廓线的测量装置安装在定日镜镜面的前方。此外，结构变形则用动态摄影测量法来计算。这些测量值可以与当前已实施的风洞试验相较。

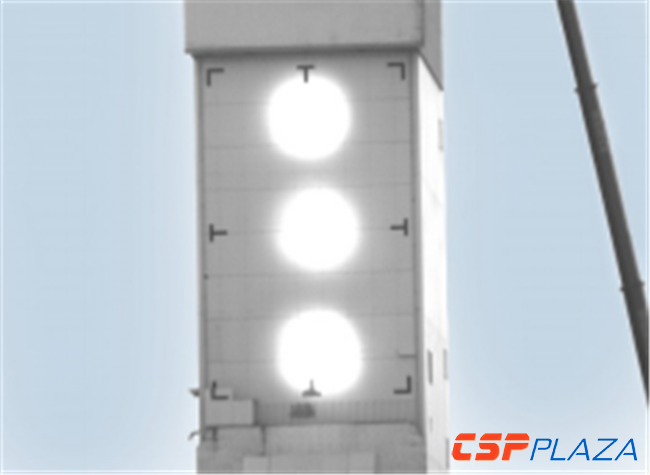

此外，针对上述四台定日镜的测试技术也接受了现场评估，从而可以判断其应用于大型光热电站的可行性。在测试开始时，预想的高追踪精度已在Jülich实验平台的集热塔上得以体现。在集热塔上的成像表明：即使处于极端的太阳角位置，Stellio仍具有较低的散光性。（见下图）。

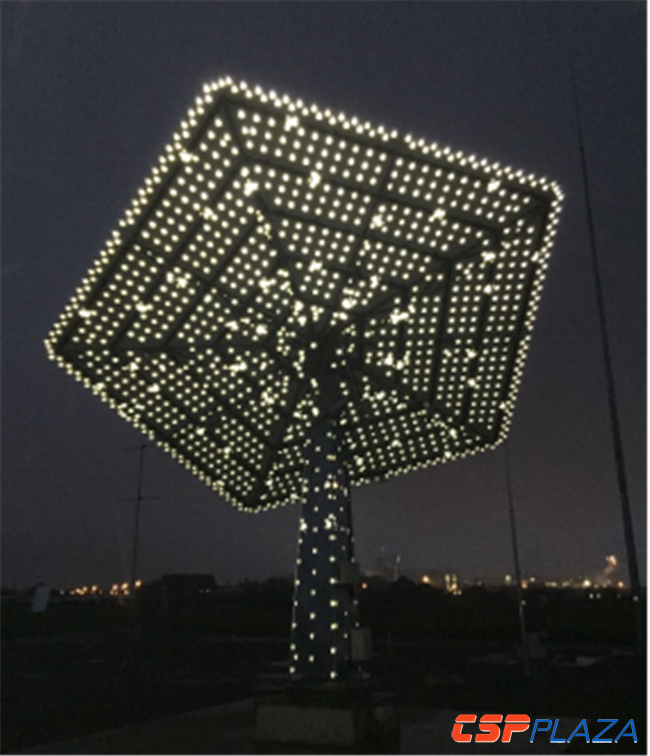

此外，在这项测试中，一个非常重要的任务就是对定日镜进行摄影测量，由此获得因静载荷和风引起的反射镜、支架和支撑结构变形的可靠值。为达到测试目的，SBP在定日镜背面和支架上设置了2000多个测量点，确保定日镜二维表面的最大误差（斜率）为1.6mrad。
测试过程发现，即使定日镜有较小的变形，仍然会产生巨大的影响，尤其是当定日镜和集热塔之间的距离较远时，一部分定日镜反射的光束就不能聚集到吸热器表面。
目前，SBP正在对这些测试结果进行评估，该公司期望在未来这项定日镜技术能实现所有组件的优化，使其能够在西班牙、中国和南非等太阳能资源丰富的国家实现商业化应用。
SBP方面表示，本次预测试周期长达一年，而因一年内太阳位置的不同而产生的测量结果则可以提供更为详细的数据，使大型商业化光热电站的调试更加简单，从而利于大型商业化光热项目的顺利推进，并帮助整个系统生产更多的电力。在完成测试后，Stellio定日镜将成为全球定日镜市场中精准度最高且别具一格的定日镜。
注：本文由CSPPLAZA会员单位德国SBP太阳能公司供稿，本网编辑整理而成。
