Rioglass投产超薄微弧平面反射镜
来源：CSPPLAZA光热发电网 | 1评论 | 6794查看 | 2013-08-19 15:55:00
CSPPLAZA光热发电网报道：光热发电反射镜为满足反射率和耐候性的要求，广泛采用的为在4mm厚的超白玻璃基层上镀银和铜反射层及多层保护漆层的生产工艺。
事实上，玻璃的厚度越厚，则太阳光到达反射镜反射层的光损越多，反射率则越低，当前主流的光热发电反射镜产品的反射率在93%~94%之间，为进一步提高反射率，其中一个可行的解决方案即为设法降低玻璃的厚度。而降低玻璃厚度则易导致反射镜强度降低，破损率上升，为此，需在削减玻璃厚度的前提下保证反射镜的强度。
光热发电反射镜领先制造商Rioglass新近在平面镜的生产制造工艺上采用了上述解决方案，其最新开发并已在南非阿平顿工厂投产的塔式和菲涅尔平面镜采用了一种创新性的“三明治”结构，大大降低了玻璃的厚度，使其厚度从4mm降至2mm，大大提高了反射率。
这种新型的反射镜与传统的反射镜制造工艺不同，其共有3层组成，因此将之形象地称之为“三明治”结构。其前层为2毫米厚的镀银层和铜层的薄玻璃反射镜，中层为高密度聚氨酯泡沫，背板为镀锌钢板，总厚度为40mm。
采用这种工艺生产的新型定日镜，反射率进一步提升至96%左右，进一步增加了集热效率，同等装机规模的电站对反射镜的需求数量相应减少；采用“三明治”结构使反射镜系统的整体稳定性和强度得以保障，不需为其建设更为复杂的支架系统，虽然反射镜系统的成本会有所上升，但却带来了整个集热系统的成本下降；另外，这种反射镜的安装更为简便安全，降低了安装成本，强度更高，降低了破损率。

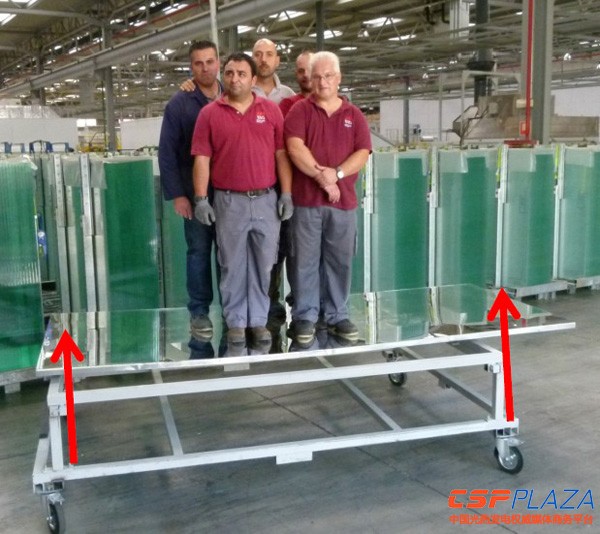

经Rioglass的测试，其生产的3.2m*1.4m尺寸的微弧平面镜在四点固定时中心总荷载强度达435kg下(上图)，弯曲深度为23mm，平均荷载强度为217公斤/平方米；在均匀分布荷载情况下，其达到破损的荷载强度极值为1001公斤，破损力为2330牛顿/平方米；测试结果表明，这种产品可完全适应于任何恶劣自然环境下的使用；根据美国国家标准协会建筑物中窗用玻璃的安全性能规范和测试方法ANSIZ97.1的测试标准，可达A级安全玻璃标准。
另外，对于塔式和菲涅尔平面反射镜，对其作微弧处理可带来更好的聚光效果，Rioglass在采用上述薄玻璃反射镜工艺的同时，可根据客户需求提供微弧平面镜，其可生产的微弧平面镜的曲率半径在100米~2000米之间。
另据测试，这种微弧平面镜的面型精度较高，在曲率半径为512米时，面型精度可达0.73mrad。
Rioglass是全球领先的光热发电反射镜厂商，截至2013年3月，其反射镜实际安装量已达620万面，对应装机达2.1GW。其在西班牙Lena、Mieres和美国亚利桑那州的Surprise、南非阿平顿分别拥有一个生产工厂，南非工厂年产能25万面，于今年7月份正式投产，主要即生产本文所述的这种新型微弧薄平面镜，目前该工厂正在为南非的50MW塔式电站生产这种反射镜。
