CSPPLAZA光热发电网报道：eSolar公司此前在solarpaces2013大会上发布了其新型模块化熔盐型塔式光热发电站的设计，CSPPLAZA记者日前获得了关于该设计更详细的相关信息。
单个模块热功率变为50MWt
eSolar此前的电站设计单个模块为2.5MW发电功率，其在加州Lancaster建设的5MW示范电站即由两个独立的2.5MW塔式热发电模块组成。新的设计改变了其集热功率，升至50MWt。
集热场设计重新调整
eSolar此前的镜场设计为长方形设计，两个长方形布置的镜场中间放置集热塔，单个发电模块的镜场面积约28000平方米。新的镜场设计采用了一种六边形的结构，四个子镜场围绕一个集热塔布置。反射镜尺寸也随之增加，此前的反射镜尺寸为1.136平方米，新的设计采用了2.2平方米的反射镜，单个集热模块共配装47000面定日镜，使得单个六边形镜场的集热面积大幅增加至103000平方米，集热塔高100米，比此前的55米的集热塔高度也有大幅增加。
图：100MW配13小时储热的电站设计
图：单个集热镜场的尺寸设计

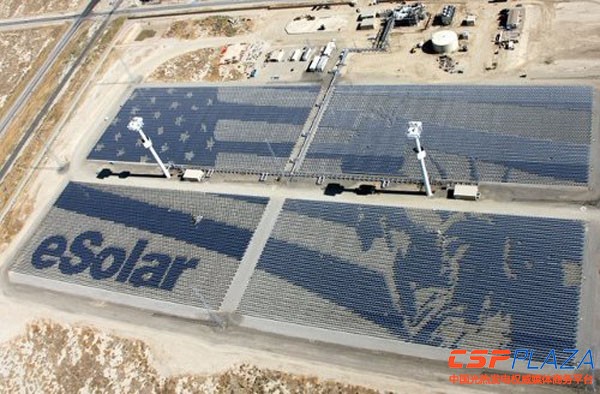

图：eSolar此前的设计为方形镜场
增加储热系统
此前eSolar采用水工质方案，新的设计采用了熔盐传热储热的技术方案。使电站的容量因子由之前的25%获得大幅提升。以组建一个净发电功率100MW，配置13个小时储热的塔式电站计算，需要大约14个集热模块，容量因子可达75%（空冷）或78%（水冷）。如果配置6小时储热，则仅需要10个集热模块，容量因子约为50%。

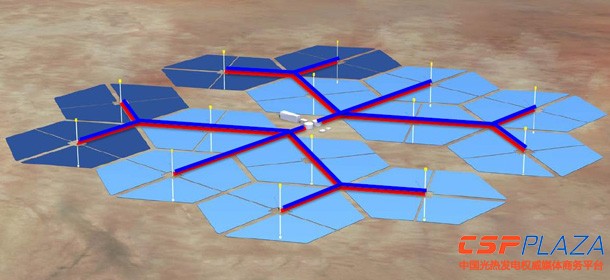

图：100MW配13小时储热的电站管道联接示意图
通过管道联接将各个集热场的热量汇集至储热换热单元，以100MW配13小时储热的电站装机计算，预计冷熔盐的流通管道的长度在10500米，热熔盐的流通管道的长度在17400米，为最大程度地降低熔盐对管道的腐蚀但不过多地增加成本，冷熔盐管道采用碳钢材质，热熔盐管道则采用不锈钢。所有管道均安装热追踪设备，采取多种保温措施，实现完全疏水。
以100MW装机的配置13小时储热的电站计算，需求的总储热能力在3500MWht左右，需要36500吨熔盐。据此设计的熔盐罐的尺寸为直径39米，高17.5米。

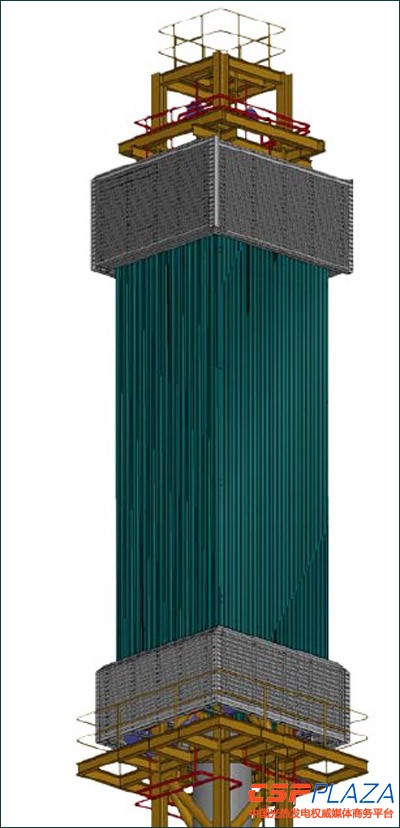

吸热器的变化
加州Lancaster的5MW示范电站采用了两家公司生产的不同的吸热器，分别为Babcock & Wilcoxgs公司生产的外置式吸热器和Victory Energy公司生产的双向腔式吸热器。此次新的电站设计则由eSolar和B&W公司合作，将采用B&W为其新设计的熔盐吸热器，依然为外置式，外形结构与此前的设计基本相似。eSolar宣称，此款吸热器在工厂实现完全整装，减少了在项目现场的组装程序，更易实现快速安装。吸热器采用垂直管板和蛇型管线设计，具备30秒内的完全疏水能力，可实现快速启动。
