如何降低熔盐阀大量积盐带来的堵管风险?亚核阀业专利解决方案已上线!
发布者:admin | 来源:​CSPPLAZA光热发电网 | 0评论 | 528查看 | 2024-07-04 11:35:22

当前在运行、在建的光热熔盐储能电站及其他熔盐工况项目主要选用:熔盐截止阀、熔盐调节阀、熔盐蝶阀、熔盐止回阀等。


常用的熔盐截止阀、熔盐调节阀阀腔大量积盐问题,其积盐量是熔盐蝶阀、熔盐止回阀数倍,存在阀门卡涩、流量不稳定、乃至发生管路堵塞、造成非正常停机事故的风险,不利于项目正常运行。


目前市场上的熔盐截止阀、熔盐调节阀的流道设计照搬汽水阀,在熔盐工况应用并不科学。


下述1、2项的熔盐阀,当阀门水平安装时会造成阀腔及一侧管路大量积盐。


下述3的设计存在安装位置局限,难以广泛选用。


图示如下:



图1:S型流道设计(俗称:直通式、T型)(RJ61Y、RT68Y、RT67Y等型号)




图2:Y型流道设计(该结构当前只应用于熔盐截止阀),(RJ65Y 等型号)。


图3:角型流道设计(当前只极少应用于熔盐调节阀),虽然无积盐,但安装位置限制,广泛应用困难。该结构增加了阀门震动的风险,(RT64Y等型号)


鉴于上述熔盐截止阀、熔盐调节阀的缺陷,CSPPLAZA平台会员单位——上海亚核阀业成套有限公司(简称亚核阀业)于2020年研发了直流式熔盐截止阀、直流式熔盐调节阀,有效解决了上述问题,并于2022年6月取得国家知识产权局专利授权。


直流式流道图示如下:

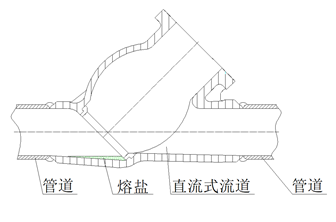

图:直流式流道



直流式熔盐截止阀、直流式熔盐调节阀阀腔流道最高点与管道最低点相同,输盐后阀腔、管路达到无积盐效果,有效解决了因电伴热出现故障、或电伴热温度不足造成管路堵塞、阀门卡涩等问题的发生,避免因积盐造成非正常停机风险,有利于系统正常、经济运行。


目前,亚核阀业相关熔盐阀产品已广泛应用在光热熔盐储能电站及其他熔盐工况项目【部分代表性业绩如下】,产品性能优越,深得广大用户好评。


1、德令哈光热熔盐储能(试验)项目

2、国内首套零碳工厂,西子零碳光热熔盐储能项目

3、国内首套电厂调峰,靖江熔盐储能调峰项目

4、西安交大 高参数熔盐储能(试验)项目

5、大连高分子材料熔盐储能导热项目

6、囯内首套钢厂余热回收,山西建龙熔盐储能项目5MW

7、囯内首套,中石油辽河油田熔盐储能注汽项目储热15MW

8、全球最大光热电站 迪拜100MW塔式光热项目

9、国内首套,敦煌大成50MW 线菲光热(示范)项目

10、辽河国际技术公司 熔盐储能某项目

11、青海中控太阳能发电有限公司50MW塔式光热(示范)项目

12、中机上海蓝滨石化设备有限公司 熔盐储能某项目

13、沈阳圣源恒自控工程有限公司 熔盐储能某项目

14、常州龙腾光热某项目

15、中广核吉西 100MW 塔式光热项目

16、首航敦煌100MW光热(示范)项目

17、华融化学(成都)有限公司熔盐导热项目

18、全球首套,三峡恒基能脉瓜州双塔一机100MW光热项目

19、华源电厂熔盐储能调峰项目

20、海门电厂熔盐储能调峰项目

21、三峡新能源格尔木100MW光热电站项目

22、中核玉门新奥100MW光热(光热+光伏+风电)示范项目

23、东方锅炉(桐乡熔盐储能项目)

24、豪伦科熔盐导热项目

25、中电建青海共和50MW光热电站项目

26、国电投新疆吐鲁番鄯善七克台100MW光热电站项目

27、三峡新能源青豫直流100MW光热电站项目

28、中广核新能源大安吉西鲁固直流100MW光热电站项目

29、新疆吐鲁番100MW光热电站项目

30、江苏力沃新能源科技有限公司某项目

31、江苏永钢集团熔盐储能项目


作为一家专业从事各种阀门研发、设计、制造的专精特新型高新技术企业,亚核阀业长期投入大量资金进行阀门前沿技术的探索、研发、应用,不断对现有产品升级换代工作,对特殊工况的阀门领域有较深入的研究,其中熔盐阀、特种阀、超高温.超高压阀的技术在行业内处于突出地位,拥有诸多变革式、颠覆式技术,多种产品替代进口或填补了国内空白,获得上海市数届发明奖,参与起草数十项阀门及阀门材料标准工作。


鉴于熔盐阀工况的特殊性,亚核阀业还专门于2021年设立了熔盐阀材料应用实验室,助力公司熔盐阀性能提升,为更好服务客户奠定基础。
