图说美国家太阳能光热发电实验测试平台
发布者：本网记者Jason | 来源：CSPPLAZA光热发电网 | 3评论 | 9029查看 | 2012-10-12 14:47:00
CSPPLAZA光热发电网报道：美国桑迪亚（Sandia）国家实验室通过在新墨西哥州阿尔伯克基建立的国家太阳能热利用测试中心(NSTTF)对太阳能光热发电技术进行了全面的研究和实验。NSTTF是美国唯一的大规模光热应用实验基地和测试平台，主要目的是对太阳能光热应用相关组件和产品进行测试、实验和研究，为设计、建设和运行大规模光热发电站提供实验工程数据。类似于西班牙的PSA平台。

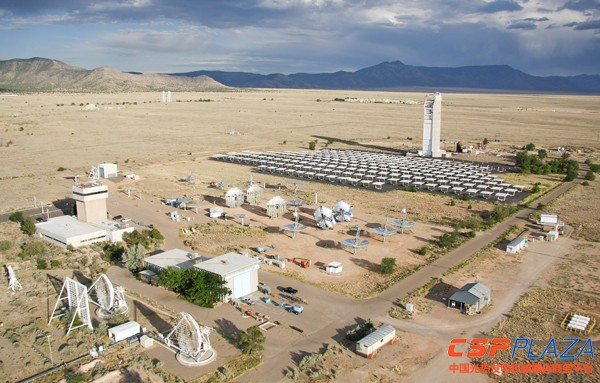

图1：NSTTF一角
其目前拥有：

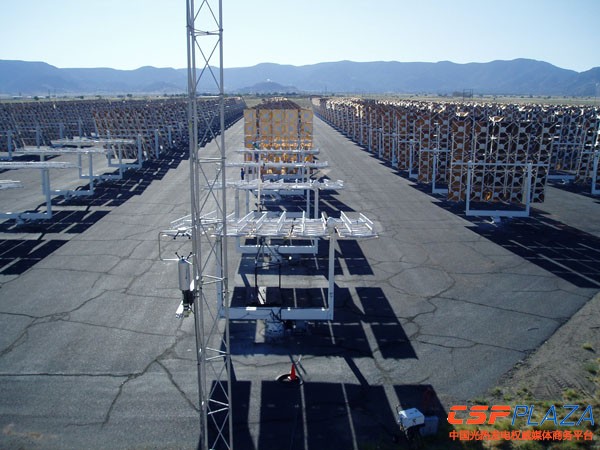

一个塔式定日镜场：共218面定日镜，每个定日镜有两套发动机和驱动系统，一套用来调整定日镜的定位，一套用来调整定日镜的高度，单个定日镜的反光面积为37平方米，反射率可达96%。
图2：定日镜场

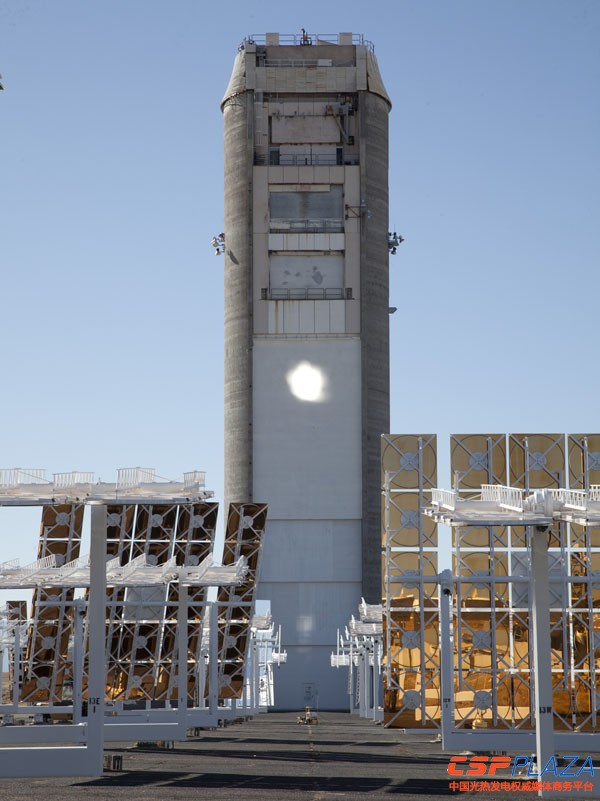

一个集热塔：高61米，塔的北面共安装了三个热吸收器。定日镜和集热塔组成的塔式热发电实验项目的装机为6MW。
图3：集热塔

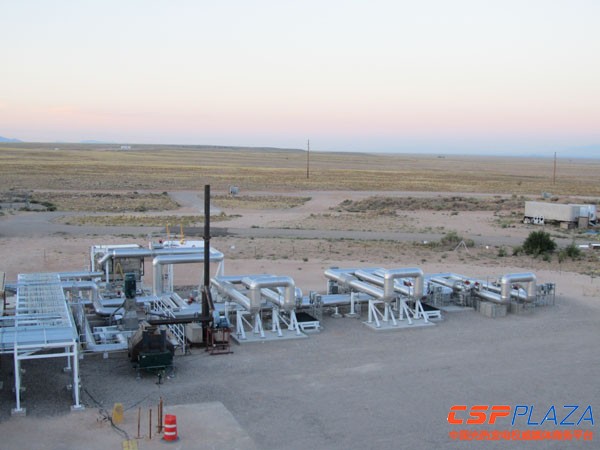

一个熔融盐测试回路：MSTL，于2012年10月份完成建设。（参见本网相关报道）
图4：熔盐测试回路
一个旋转平台：该旋转平台最初于80年代安装于桑迪亚实验室，后被转移至此。平台可随时旋转，以更加准确和快速地测试槽式反光集热系统或反光镜、集热管的热力学性能。
图5：旋转平台正在对某型号集热管进行测试
一个太阳能日光炉设施：该日光炉采用一个95平方米的定日镜把阳光投射到一个直径6.7056米的碟式聚光镜上进行聚光，这个蝶式聚光镜被放置在炉内。
图6：日光炉

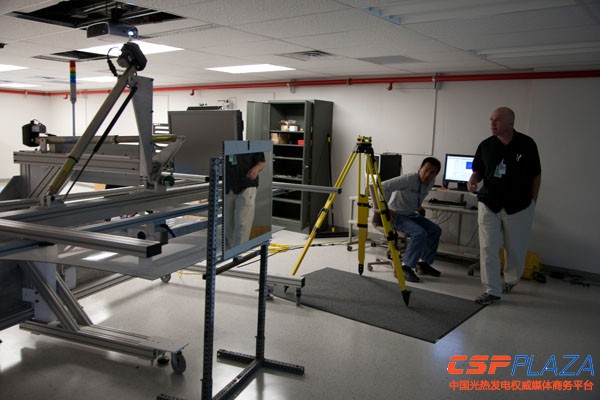

一个光学实验室：用于测试反光镜等产品的光学性能。
图7：

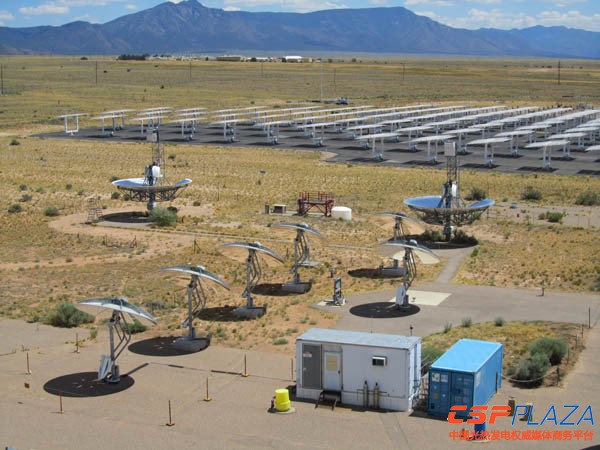

两个碟式热发电实验设施：目前有10套SES（原斯特林能源系统公司，现已破产）的系统和6套Infinia的系统，还包括两套桑迪亚实验室自行研发的碟式系统。
图8：碟式实验场
另外，NSTTF还拥有相配套的其他相关设施，同时该实验基地还在不断完善之中。
NSTTF的建立，为推动美国本土的太阳能光热发电产业发展起到了很大的作用。从西班牙PSA到美国NSTTF，无不证明了综合性的光热发电实验测试项目对一国CSP产业发展的重大意义。我们必须吸取这样一些成功经验。虽然延庆的示范电站项目已经迈出了一步，但我们还需要走的更稳、走的更远。
