奥普科星将携集热管生产线及熔盐蓄热供热技术亮相CPC2017
来源：CSPPLAZA光热发电网 | 0评论 | 6162查看 | 2017-06-05 15:22:00
CSPPLAZA光热发电网讯：真空集热管无疑是槽式及菲涅尔式光热发电系统的关键装备，随着中国光热发电市场的正式启动，首批示范项目建设对集热管的总需求量预计为31万~37万支（除去已完成集热管采购的中广核项目），为了迎接即将到来的采购潮并布局未来光热市场，国内外多家知名集热管供应商纷纷开始积极扩产，这也为集热管生产技术提供商及集热管生产相关设备供应商带来了商机。
北京奥普科星技术有限公司（简称奥普科星）便是一家可提供中高温集热管全自动总成装配线的领先设备供应商和集热管整体生产工艺解决方案的提供商，该公司可以提供现场规划和整体交钥匙工程，其研发的光热中高温集热管总成焊接自动化生产线年产能最高可达20万只（根据产能可分年产3万支/5万支/10万支/20万支），可兼容Ф125˴Ф145˴Ф1502米/4米等目前市场所有规格集热管。

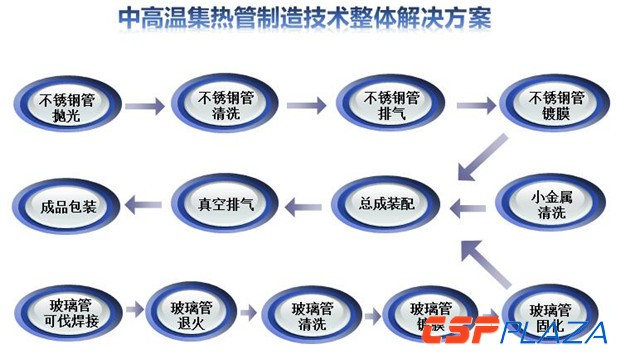

图：奥普科星可提供光热发电集热管生产线和整体解决方案
截止目前，奥普科星在集热管生产方面可提供的主营装备包括全自动可伐熔封生产线、全自动玻璃管退火生产线、全自动玻璃/钢管清洗生产线、全自动玻璃增透提拉镀膜生产线、全自动固化生产线、全自动钢管镀膜生产线、全自动钢管真空除气生产线、全自动集热管总成装配焊接生产线、全自动集热管真空排气生产线、全自动真空检漏生产线、全自动集热管刷漆包装生产线和真空集热管工步检测系统等，已经为北京天瑞星光热技术有限公司、北京有色研究总院、陕西宝光真空设备有限公司、陕西宝光集团有限公司、内蒙古旭宸能源有限公司、河北万鑫光热技术有限公司等国内外多家知名集热管生产商提供过生产装备。
下面是奥普科星在光热发电集热管生产方面部分主营装备的相关介绍：

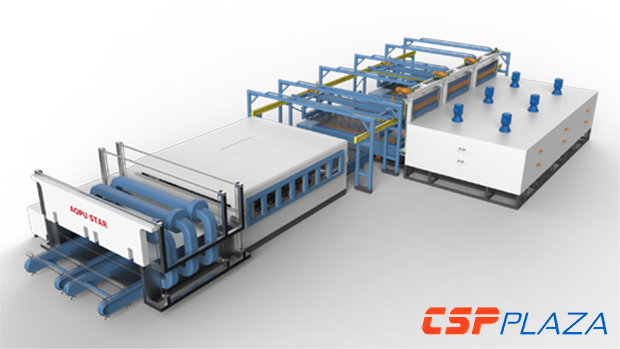

一、连续清洗镀膜线
主要用途
本设备属于太阳能热发电用集热管自动化生产设备领域，太阳能热发电用吸热管玻璃外管的表面清洗工序、自动化镀制增透膜工艺工序。是集热管自动化生产过程中的重要设备。
太阳能集热管结构中重要部件--玻璃外管的清洗工艺过程主要为：上料----水基溶剂超声波清洗----超声波纯水漂洗----超声波纯水漂洗----纯水漂洗----超声波纯水漂洗----热纯水漂洗--------烘干-----下料。
镀膜采用成熟的溶胶-凝胶工艺，设备实现玻璃管的各动作实现。
主要特点
本套设备专门适用于集热管的自动化生产，不仅提高产品生产的效率，同时保证产品品质的可靠性与稳定性：
各步骤对工艺的保证：上料部分采用链式传动驱动玻璃管夹持工装，被夹持的玻璃管运动至清洗部分，机械臂自动将玻管抓取至各清洗槽内进行清洗，并按工艺进行清洗、漂洗、烘干等，最后送至出料口，与后工序后工序超净间内传送带相接。清洗时，玻管保持小角度（约2度）倾斜，便于使玻管内的溶液流出，一个清洗周期完成后，具有提示操作人员的光声信号。
玻璃管的清洗在不同的清洗槽内完成：水基溶剂超声波清洗----超声波纯水漂洗----超声波纯水漂洗----纯水漂洗----超声波纯水漂洗----热纯水漂洗，清洗时侧面安装超声波机。
清洗完成后，玻璃管进入烘干室，流动的干燥热空气带走玻璃管内外表面上的水分。

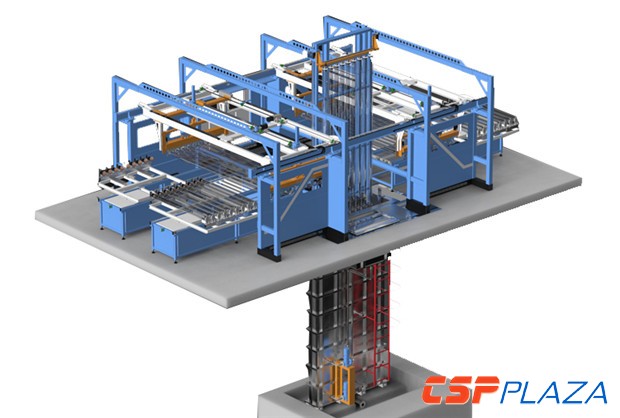

二、玻璃管增透提拉镀膜机
主要用途
玻璃外管镀膜设备基于溶胶一凝胶提拉法，实现玻璃外管内外壁镀制抗反射涂层，提高玻璃外管的透射率，提升中高温太阳能真空集热管的使用效率。
主要特点
1.240支/天(一天按24小时计);
2.玻璃外管提拉:速度1~10mm/s可调,运行平稳,无抖动等不良现象;
3.提拉精度:任意300mm行程内行程变动量为0.050mm;
4.液面距夹具距离为5~10mm(采用定位传感器控制);
5.自动补液速度自动调整，保证液位高度不变:
6.控制系统手动或自动控制，实现设备运行状态及测量数据的实时显示等功能:
7.单槽体系统可实现透过率95-96%，双槽体系统可实现透过率97-98%。

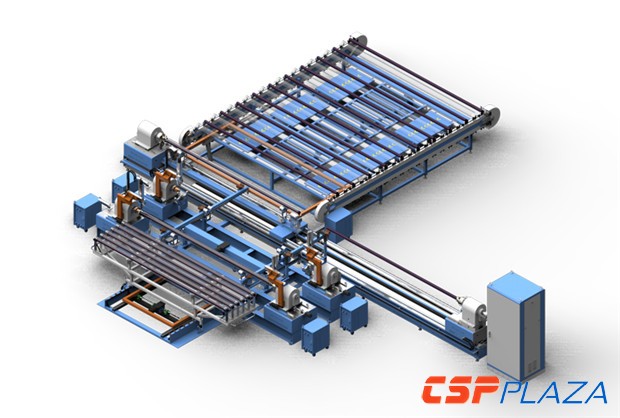

三、真空集热管总成装配线
主要用途
本设备主要用于完成太阳能中高温吸热管的组装和焊接，包括将金属异热管装配到玻壳内、波纹管组件与玻管的点焊定位、波纹管组件与玻管的焊接、以及玻管端头金属部分的机械抛光。
主要特点
设备适用兼容Ø70-125.Ø90-145.Ø100-150等规格集热管。
产能:200支/天(一天按24小时计);
总成装配线由上料机构.点焊定位机构.自动装配工作台，自动环焊工作台，自动下料机构，点焊机，氩弧焊机及送丝装置，焊缝跟踪装置和控制系统等组成。
四、真空排气台
主要用途
主要特点
卧室生产线，主要由节能烘箱、传输系统、真空获得系统、电封离系统、控制系统组成，其中2个烘箱，1个转运台，每烘箱10支，每支集热管配置一套真空机组。满载时从大气抽至5.0×10-4Pa用时30min内，极限真空度可达1.0×10-4Pa；可满足各种长度以及管径中高温真空集热管排气需求，主要管径Ф125—Ф150高温管；产能：150—200支。
进军熔盐蓄热供暖市场
此外，经过多年深耕光热领域，除了主营集热管生产装备及相关服务，奥普科星还进军了谷电熔盐蓄热供热领域，目前已具备开发太阳能（光伏+光热）+谷电储能供热项目的能力。按照奥普科星方面的设想，该方案可以通过将电网无法接纳的风电和光伏发电的能量传递给熔盐进行储存，根据需要随时释放以满足居民供暖和工业领域的蒸汽需要，这也将助力缓解目前很多地区出现的弃风弃光现象，提高可再生能源应用比例。

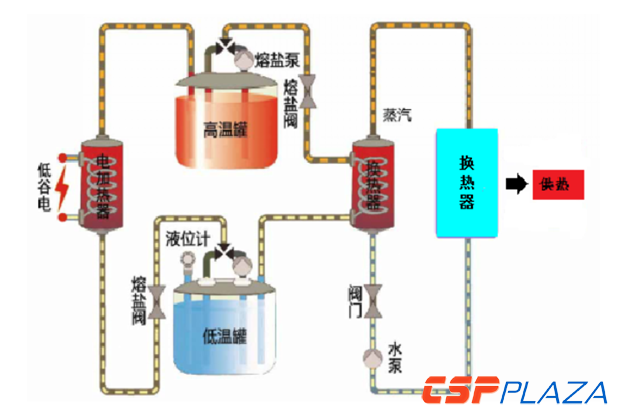

图：熔盐蓄热供热原理示意图
在即将于6月14~16日在杭州召开的中国国际光热电站大会暨CSPPLAZA2017年会上，奥普科星将携其中高温集热管全自动总成装配线等系列装备及成套解决方案参展，其展位号为A27，欢迎各位莅临交流。如果您想进一步深入了解奥普科星的产品和技术服务在光热发电行业的运行实效，并与奥普科星公司代表进行深入交流及洽谈合作，请参加6月14~16日即将召开的CPC2017大会。了解大会详情，请点击进入大会官网中国国际光热电站大会暨CSPPLAZA年会2017。
关于北京奥普科星技术有限公司：
北京奥普科星技术有限公司是专业从事智能高端装备及专业领域的机器人设计、研发与制造的专业化高新技术企业，服务于新能源光热、光伏、汽车及医疗等行业。
公司隶属于上市公司：北京嘉寓门窗幕墙股份有限公司（股票代码：300117），嘉寓股份作为国内门窗幕墙行业的龙头企业，
