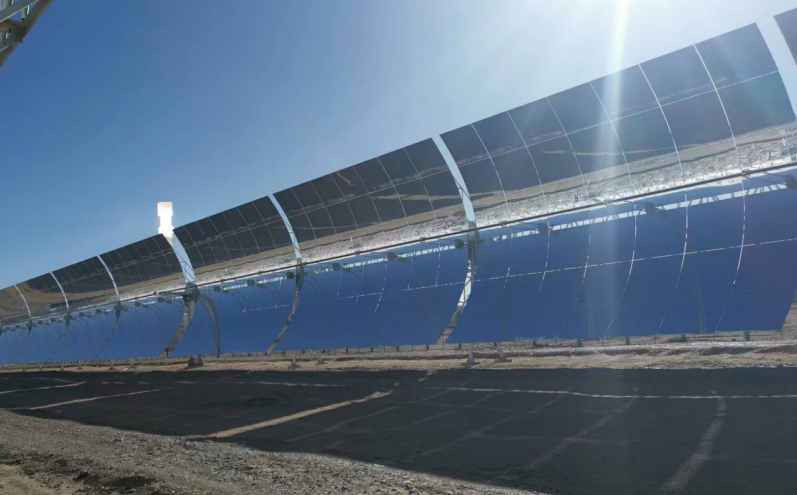

一、影响SCA支架立柱安装精度的因素




1、任何一个项目,控制网的布控和测设都是最基础、最关键的基准工作,尤其是对高精度的安装项目更为重要。槽式光热镜场控制网的精度较低、控制网的使用不统一以及控制网未采取保护造成破坏等都会对镜场支架立柱的安装精度、SCA的安装精度等造成较大的误差。


2、土建施工工程中,由于各种施工原因,地脚螺栓的施工预埋精度往往达不到设计精度的要求,有些桩的地脚螺栓成型后误差甚至会超过几倍的公差要求,对支架立柱安装调平会产生特别大的影响,同时处理这类问题的桩基和支架立柱会严重拖延安装进度。


3、支架立柱、轴承座、螺母、垫片的加工及平整度的影响:


(1)在实际施工过程中经常遇到支架立柱加工垂直度达不到要求,有的甚至能明显能看出立柱变形或弯曲等现象,这种情况会对支架立柱的间距及高程产生特别大的影响。


(2)轴承座与立柱顶端平整度达不到要求,表面防腐层不平整或者出现毛刺颗粒等,轴承座螺母加完力矩后会导致已经调平完成的立柱产生较大的偏差,主要影响在轴线方向,高程和间距也会产生偏差。


(3)轴承座本身凹槽部位尺寸加工精度较差,达不到设计要求,会造成放置测量工装时产生卡槽或放置进去后产生系统误差,可能会造成单个立柱与SCA轴线不同轴的情况。


(4)支架立柱底座螺母、垫片加工不平整、防腐层涂抹不均匀或加工粗糙等情况,会对调平工作带来很大的影响,尤其是复拧完成后,支架立柱的轴线、间距和高程通常都会产生较大的偏差,往往需要松开力矩后进行二次调平,加大重复工作量;


4、支架立柱的轴承座中心调平工作是三维方向综合调平,每个方向的位移变化都会影响其它两个方向的位移。所以桩基轴线方向的地脚螺栓间距不宜过小,间距过小会影响支架立柱轴线、间距及高程三个方向的误差中和,尤其是对间距和高程的误差中和有较大的影响,导致支架立柱三个值调到极限值后误差不能中和,出现某个数值仍超限的情况。


5、支架立柱的调平工装加工精度应达到设计要求,以免产生较大的系统误差,影响立柱的调平工作。


6、测量仪器的选择能够确保达到工程项目的施工及安装精度的要求,此外,测量人员专业素质、技术水平也有很大的影响,建议选择具有此类工程经验的测量人员,这样既能有效保证支架立柱安装的精度,又能极大的加快安装进度,保证工期。


二、处理SCA支架立柱安装精度相关问题的建议


1、控制网作为整个项目的施工基准,建议按照《工程测量通用规范》、《精密工程测量规范》和相关设计及技术要求进行严格布控,且做好保护工作,防止被破坏。


2、由于在施工过程中,土建工作和地脚螺栓的安装精度往往很难把控,难以到设计要求,此外,安装所用到的相关工装的加工精度也会有误差或变形等,这就对支架立柱的安装和调平带来特别大的困难和制约,在实际现场施工中经常遇到支架立柱调不到理论坐标限差以内的情况,为解决这一问题,有如下建议:

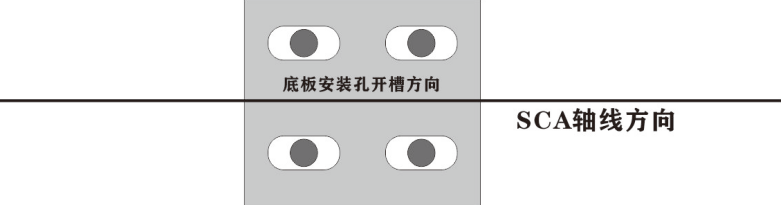

(1)支架立柱底座安装孔的开槽应同SCA轴线方向一致,支架立柱顶端或轴承座的安装孔开槽也同SCA轴线方向一致,以确保支架立柱能够在轴线方向上移动,利于支架立柱间距和高程的把控。


如下图:

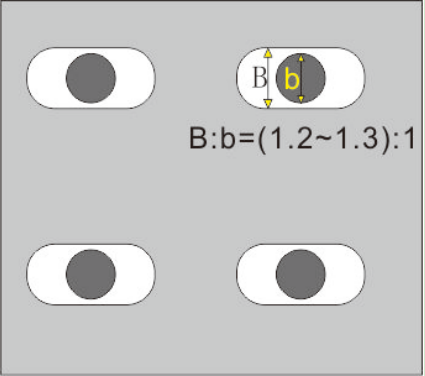

(2)支架立柱底座安装孔、支架立柱顶端或轴承座的安装孔与轴线垂直方向的开槽建议大于螺栓尺寸,以确保支架立柱平面位置能够旋转,利于支架立柱同轴度的把控,建议按1:1.2~1.3的比例开孔(数字为实际经验估计值,仅供参考)。如下图:




(3)轴承座与支架立柱顶端的连接宜用四个螺栓连接,这样能够保证轴承座在受力状态下的稳定,防止轴承座位置发生微小偏移或旋转,同时在支架立柱底座和地脚螺栓调不到位的情况也能预留一定的可调量,保证立柱的调平精度。

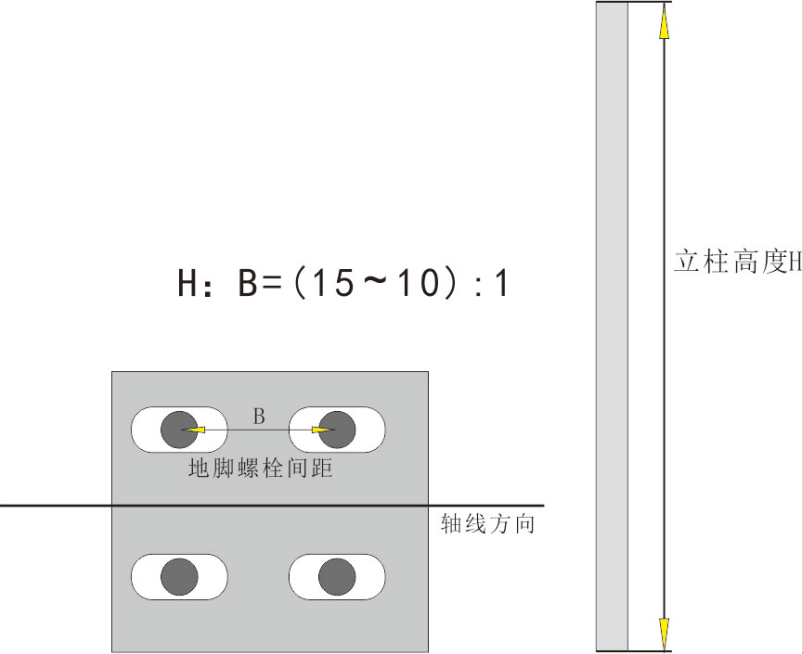

3、在实际项目施工中,由于土建误差、安装组件加工误差等各种各样的误差影响,还有施工环境、条件等各种因素的制约,支架立柱的调平会出现达不到设计要求,这就需要支架立柱调平的轴线、间距、高程三个值进行误差中和,达到最优情况。而支架立柱底座轴线方向地脚螺栓的间距对误差中和有特别大的影响,尤其是对间距和高程的误差中和影响甚大。因此,根据现场实际施工经验和数据分析,建议支架立柱高度和地脚螺栓间距的比值范围为15:1~10:1。如下图:




三、支架立柱安装精度对SCA安装的作用与影响


1、支架立柱的精度决定了SCA整体轴线的同轴精度,是SCA安装施工成功的根本,起着基准的作用。


2、支架立柱的安装精度对于SCE的施工安装过程有非常重要的影响,调平误差过大,会对相邻SCE之间的连接造成一定的影响,由于SCE重量较大,在拉锚或紧固连接螺栓的过程中,可能会使立柱轴承座或柱头产生旋转或扭转变形,导致同轴度产生偏移,影响后续运行的效率及寿命。支架立柱精度越高,SCE的衔接与调平工作会越顺利,使整体施工进度加快的同时还能够保证更高的安装质量,而且能够极大地节约人力、物力、财力等施工成本,避免往复地调平整改。


3、支架立柱达到所要求的高精度标准,在运行过程中能减轻或者消除每个SCE的轴承和支架立柱轴承座之间的机械摩擦力,减少机械磨损程度,从而使整个SCA在运转时更容易达到同步运行的要求标准,保证集热管的同轴运行,同时避免集热管因扭矩框产生不均匀旋转或SCA不同步产生的扭力使集热管产生爆管的可能性。


4、支架立柱的精度要求,对于SCA拦截率也起到了技术性的关键作用,精度越高,整个SCA的光拦截效率越高,集热效率提升。


注:本文由马小忠供稿,如需探讨交流可联系13619778561。
