日前，完成全球第一颗全流程自主可控高性能总线（AUTBUS）芯片KY3000、全球工业互联网技术创新引领者东土科技旗下的北京神经元网络技术有限公司（以下简称“神经元网络”）确认赞助支持即将于6月12~13日在浙江杭州召开的2023第十届中国国际光热大会暨CSPPLAZA年会，并将在大会上分享该公司推出的基于时间敏感技术的国产自主可控AUTBUS总线技术的光热电站镜场通信解决方案。

光热相关产品及介绍

神经元网络开发的基于AUTBUS总线的光热镜场控制系统与网络方案包括三部分：

（1）AUTBUS总线光热镜子控制器解决方案；

（2）AUTBUS-TSN接入交换机；

（3）基于TSN网络骨干网络解决方案；

基于AUTBUS总线的新型镜场网络采用3层架构，分别是AUTBUS总线层、接入层和汇聚层，如图1所示。

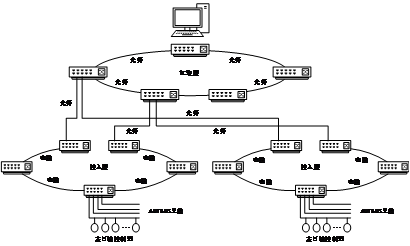

图1-基于AUTBUS总线的新型镜场网络的3层架构

其中AUTBUS总线层通过无极性双绞线连接定日镜控制器，每条AUTBUS总线可连接多台定日镜控制器，可节省电缆，简化连接，提高通信可靠性；

接入层采用AUTBUS转光口电口接入交换机，以太网光口，用于向上接入汇聚层形成以太环网，以太网电口，用于AUTBUS接入交换机构成本地菊花链以太网络，多条AUTBUS总线通道向下共可连接80台定日镜控制器；通过以太网+AUTBUS总线架构在提高通信可靠性的同时，可大大减少接入层交换机的数量，从而显著降低镜场网络系统成本；

汇聚层采用n光口L3管理型交换机，向下连接接入层交换机，向上构成汇聚层以太环网，连接系统服务器；

针对镜场10000面定日镜，结构如图2，比较基于AUTBUS总线的新型镜场网络相较于星型以太网通信系统结构和菊花链以太网环网结构的优缺点。

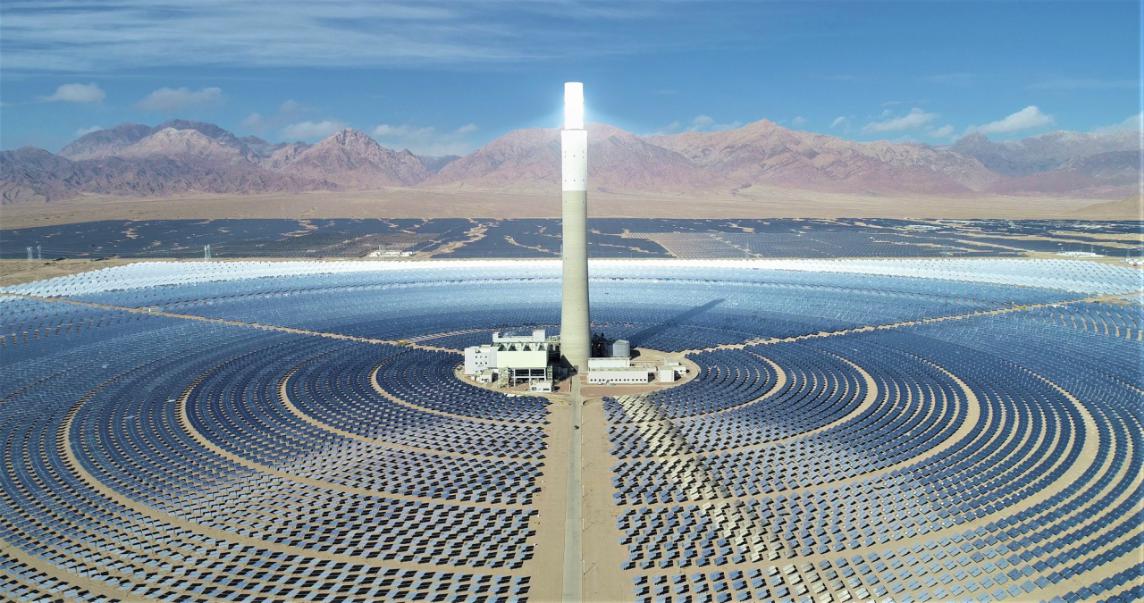

图2-镜场结构

在基于AUTBUS总线的新型镜场网络中，所有控制器通过AUTBUS无极性双绞线连接，支持总线和环型拓扑结构，可节省2/3电缆，降低成本，简化连接，提高通信可靠性；网络中只有125台AUTBUS接入交换机，进一步大大降低镜场网络系统成本，采用标准工业连接器，环境适应性强。

在星型以太网通信系统结构中，所有控制器通过星型方式连接到接入交换机，接入交换机数量多，以常见8口交换机为例，大约需要1250台交换机，导致系统成本高，网络结构复杂，线缆多，网络维护困难，安装复杂、工程成本高，RJ45连接器的环境适应性差。

在菊花链以太网环网结构中，控制器集成2端口交换芯片，控制器的复杂程度和成本有所提高，所有控制器通过菊花链方式连接。以每40面定日镜组成菊花链环网为例，大约需要500台接入交换机。菊花链组网方式有网络延时，存在单点故障，任何控制器故障都会导致网络中断，因此需要组成菊花链环型网络，通信可靠性差，RJ45连接器的环境适应性差。

基于时间敏感AUTBUS总线技术的新型网络架构方案，除了具有整体架构灵活简洁，工程运维实施简单易实施等优势外，还具有显著的成本优势。原有以太网方案每8台定日镜就需要1台接入交换机，采用AUTBUS技术的方案可以实现80台定日镜采用1台接入交换机。数量上的减少带来设备采购成本降低的同时，还可以降低设备能耗，以及大量的线缆减少。

技术交流及业务咨询：

王慧 18500877752（微信同号）

↑↑欢迎扫码咨询↑↑

关于北京神经元网络技术有限公司：

北京神经元网络技术有限公司成立于2016年7月，主要从事工业互联网最后一公里工业总线通信芯片、车载网络芯片技术的研发。先后承担5项国家和地方的科研课题,于2019年获得国家高新技术企业认证，获得40项余项国家专利、2项国际专利以及多件集成电路布图。

神经元自主研发的首批全互联网协议（IP）化工业控制协议自动化总线（AUTBUS）系列国际标准由国际电工委员会工业测控和自动化技术委员会（IEC/TC65）正式发布，共包括IEC 61158-3-28:2023数据链路层服务、IEC 61158-4-28:2023数据链路层协议、IEC 61158-5-28:2023应用层服务、IEC 61158-6-28:2023应用层协议、IEC 61784-1-22:2023工业网络行规5项工业通信技术标准。

AUTBUS系列标准是在工业和信息化部统筹支持下，由全国工业过程测量控制及自动化标准化技术委员会（SAC/TC124）组织优势团队制定而成，是目前国际上唯一基于时间敏感技术和互联网协议第6版（IPv6）技术的两线制宽带总线国际标准。该系列标准解决了IPv6统一寻址和确定性通信问题，实现了信息技术（IT）协议与操作技术（OT）协议的全IP化，支持工业通信领域多协议的互联互通互操作，以及控制数据、视频、图片等大数据在控制层的同步宽带传输，可有效满足智能制造高带宽、高实时等通信需求。目前，基于该系列标准的芯片已研制成功，可广泛应用于机器人、汽车、船舶、航空、能源等智能制造相关领域。

该系列标准的成功发布，标志着以AUTBUS为代表的我国工业通信技术的发展水平和应用成效得到国际认可，对提升我国智能制造领域技术标准国际影响力具有重要意义，为我国系统深入推进智能制造提供了关键技术支撑。

欲进一步了解神经元网络及基于时间敏感AUTBUS总线技术的新型镜场通信网络，并与神经元网络公司代表进行面对面交流，欢迎报名参加2023第十届中国国际光热大会暨CSPPLAZA年会（CPC2023）。
