近日,在浙江杭州盛大召开的第十二届中国国际光热大会暨CSPPLAZA年会中,浙江可胜技术股份有限公司胡中出席会议并作主题演讲《Cosin Cloud光热电站运行智慧管理平台软件介绍》,重点分享了智慧管理平台软件的功能和应用情况。
图:胡中
1
光热电站运行面临的挑战及应对方案
当前光热发电进入规模化发展阶段,但仍有部分已投运电站发电量达成率不足70%,总体效益仍有待提高。胡中总结了目前光热电站运行面临的主要挑战:
(1)工艺串联设备多:单一设备发生故障对电站整体运营的影响大;系统或设备的前期设计不合理,导致发电量难以达标,运行问题多。
(2)运维难度大:运行工艺复杂,对操作员要求高,持续改善难度大;项目多建于西北等偏远地区,多数业主首次参与建设光热电站,运维人才储备不足。
(3)管理难度大:光热发电项目缺少适配的信息化分析及管理系统,运行管理难度大。
胡中表示,依托中控德令哈50WM项目运行经验和可胜技术在塔式光热电站领域的设计、工艺、设备和运行技术的多年积累,可胜技术为应对电站运行问题形成了如下解决方案:
(1)光热+电站设计软件:根据项目不同能源(光热、光伏、风电、储能、辅助能源)装机规模要求和站址资源条件,实现光热+电站的方案设计,准确模拟出电站的发电曲线,并进行经济性测算,提高投资决策准确性。
(2)光热电站系统仿真培训平台:面对运维人才储备不足的问题,利用光热电站系统仿真培训平台快速高效培养操作运行队伍,保障设备运行安全和运行效率。
(3)光热电站运行智慧管理平台:面对管理难度大、运维难度大等问题,打造智能化运行管理平台帮助业主降低管理难度,提高系统运行稳定性,持续改善电站运行效益。
2
软件功能介绍
▌光热+电站设计软件
该软件有三个功能:
(1)性能计算:从发电量、度电成本等方面评估光热项目设计方案的合理性。
(2)初步方案设计:初步设计项目方案,优化光热储热时长、太阳倍数及设备参数等,保证子系统间的匹配性。
(3)总体方案优化:实现光热+项目不同能源配比方案的优化设计及经济性寻优。

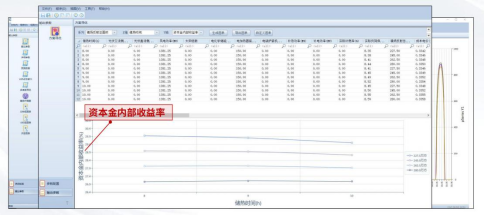

胡中展示了软件界面【详见下图】,他表示通过不同能源配比下资本金内部收益率曲线,能够帮助业主用户找出一些优势配比方案。
方案设计结果展示
▌光热电站系统仿真培训平台
该平台有三个特点:

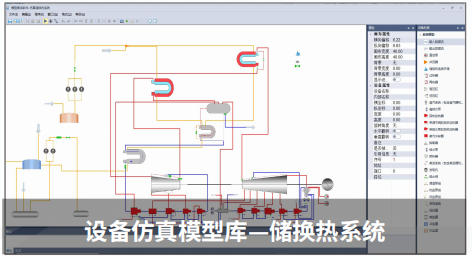

(1)全系统设备级仿真模型

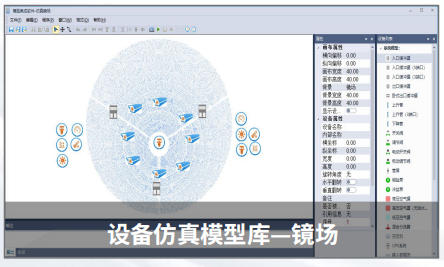

镜场配置:包括定日镜、红外相机、气象监控设备等;

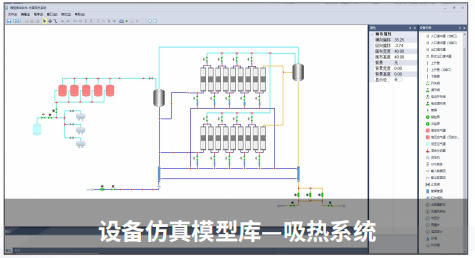

吸热系统配置:包括熔盐管道、入口罐、出口罐、管屏等;
储换热系统配置:包含储盐罐、熔盐泵、过热器、再热器、预热器、蒸发器、汽包等;
汽轮发电系统配置:包含汽轮机、给水泵、高压加热、低压加热、汽轮机、发电机、空冷等。

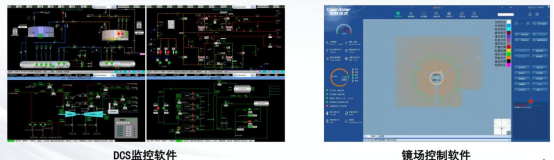

(2)真实还原操作场景
据胡中介绍,该平台基于可胜技术真实还原了实际操作界面,可实现操作习惯和工艺理解的无缝衔接,大幅提升学员操作培训效果;此外,系统支持从聚光、吸热、储换热到汽轮机发电的全流程仿真,以及极端天气、设备故障等异常工况的应急处理预案培训,能够帮助运行人员熟悉故障处理预案,缩短故障处理时间。

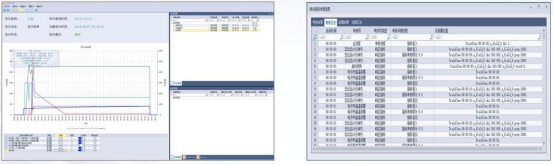

(3)高效培训管理
实时监视:实时控制培训进度,监视培训数据,方便培训教员指导培训学员;
考核标准:通过操作正确性、及时性、经济性等多维度考核标准,精准考核学员操作;
长期跟踪:记录每次培训考核数据,长期跟踪学员的培训效果。
▌光热电站运行智慧管理平台
胡中从三个模块重点介绍了该平台:
(1)管理优化
通过信息化手段,大幅度提高电站的管理信息化水平,减少电站管理成本,提高管理效率。具体而言:

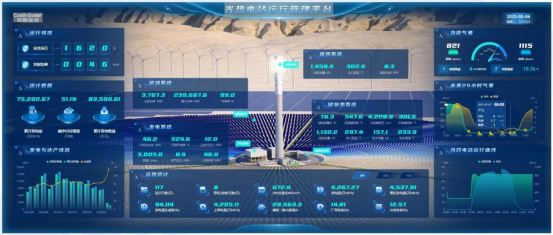

①大屏监控
集中展示电站所有实时、历史及统计数据,支持互联网推送,管理人员可通过浏览器随时掌握项目运行情况;界面全定制化(数据、算法、图表形式、元素位置等均可配置),实现“千人千面”;同时接入现场监控视频,方便远程查看实时画面,也可用于电站展示大厅展览;还整合气象预测与功率预测功能,展示未来几天气象信息及发电曲线,助力预判发电情况。

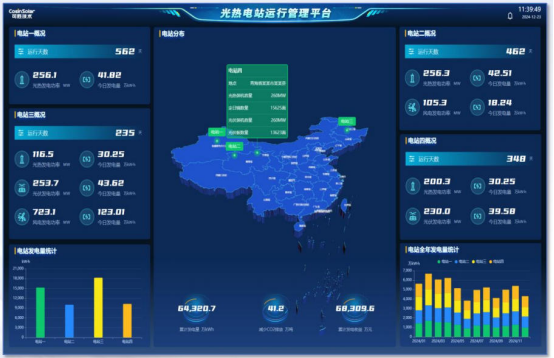

②集团级集中管控
对于投资建设多项目的集团可以借助智慧管理平台,将分散在各地的光热电站数据汇总至智慧化监控平台,实现统一数据视图,避免信息孤岛。帮助客户快速了解电站运行情况,优化决策。

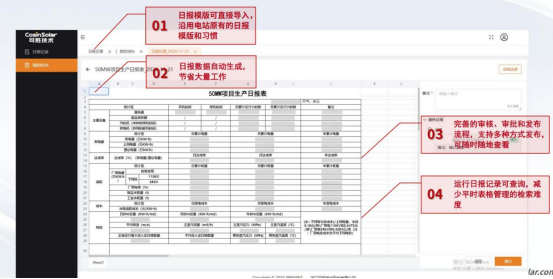

③运行日报
实现全自动无纸化管理,支持导入电站原有日报模板生成电子化模板,集成达成率、分系统效率等基础分析算法,用户简单配置后即可自动生成日报;具备完善的审核审批及发布流程,审批后可通过邮件、企业微信等推送,方便随时查阅,且比传统电子表格更易检索。

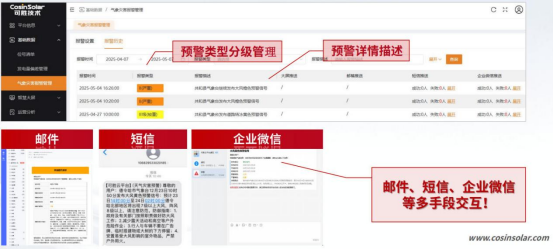

④气象灾害预警
实现气象灾害(如雷电、大风等异常气象现象)预警功能,通过邮件、短信及微信方式推送到相关人员,减少气象灾害造成的电站损失。
(2)量化分析
通过量化分析技术,精准定位运行效益瓶颈,帮助电站持续改善运行效益。具体而言:
①发电量偏差分析
发电量偏差=实际发电量-理论发电量(基于气象数据和性能模型计算的发电量)
发电量偏差分析能够明确实际与理想运行水平的偏差,并将偏差细化为多种原因:运行原因(启动时间过长、出口盐温低、机组低负荷运行等);非运行原因(设备故障、电网调度限制、设备效率偏差等);其他原因(天气原因、其他偏差等)。通过具体偏差原因分析,为电站运营提供准确的优化方向。
偏差分析涵盖每日、月度和年度偏差分析。每日偏差分析分析实际发电量(电站实际输出的电量)与理论发电量(当天实测气象数据结合性能模型)的偏差;月度偏差分析统计自然月下每日发电量偏差数据的累计值;年度偏差分析统计自然年下每月发电量偏差数据的累计值。

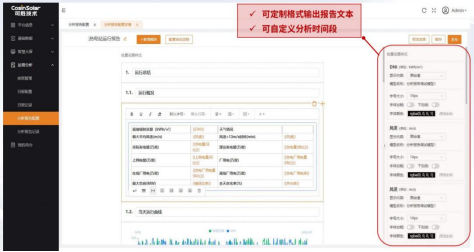

②阶段性电站分析报告
量化分析支持阶段性分析报告自动生成与导出,用户可配置报告样式,系统集成偏差分析、效率分析等算法,按自然时间段自动生成报告,减轻电量和运行分析工作负担。

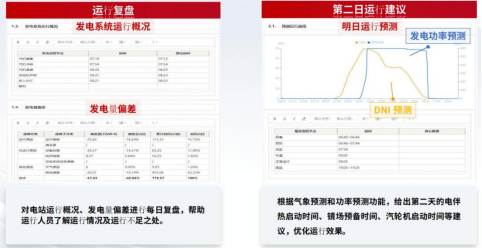

③每日复盘及第二日电站运行建议
量化分析能够对电站运行概况、发电量偏差进行每日复盘,帮助运行人员了解运行情况及运行不足之处。再根据气象预测和功率预测功能,给出第二天的电伴热启动时间、镜场预备时间、汽轮机启动时间等建议,优化运行效果。
(3)设备诊断
通过智能化诊断技术,提前预判光热电站核心设备的潜在故障风险,防患于未然。具体而言:

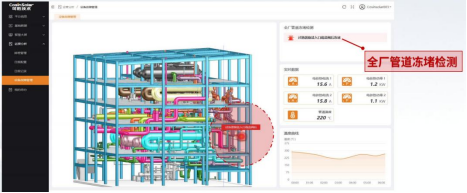

①关键设备诊断
采用设备建模、运行工艺仿真和历史趋势数据分析等技术,实现吸热器等关键设备的疲劳分析故障诊断及热力系统局部冻堵或漏盐等异常工况检测等,及时解决潜在问题,确保系统稳定运行。

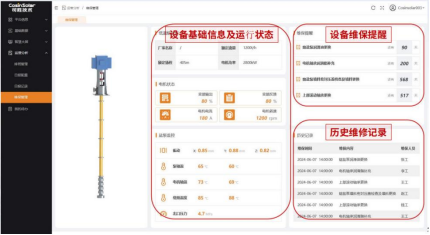

②设备检修管理
通过运行数据分析和工艺要求,及时提醒运维团队开展设备检修,减少设备故障。

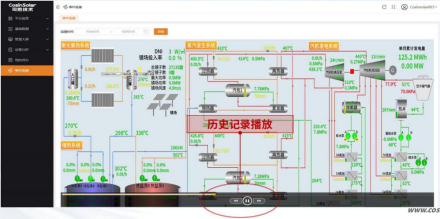

③专家指导和事件回放
支持远程实时监视电站运行参数,可胜技术电站运行专家可通过平台提供远程指导服务;对各测点历史记录播放,完整重现故障前后各系统运行状态,帮助运行人员分析故障演变过程。
除了上述三大板块的功能,胡中强调平台注重安全防护,设计了多维度安全机制:
(1)网络安全:采用多层网络结构——用户层-云服务层-就地服务层,核心数据保存在本地;通过单向网闸设备,电站数据单向传输,不影响电站运行安全。
(2)数据安全:支持公有云、私有云、本地化等多种部署方式,数据传输采用非对称加密技术,防范截取与破解风险。
(3)访问安全:基于用户-角色-权限(RBS)模型严格管控访问权限;用户远程登录需动态验证,防止机器破解;后台实时监视登录情况,自动检测并预警异常。
3
应用案例与未来展望
据胡中介绍,光热+电站设计软件已应用于多个光热+光热电站的可研方案设计及初步方案设计;光热电站系统仿真培训平台已经签订了六个聚光集热系统的仿真培训平台供货协议,正在交付中;光热电站运行智慧管理平台已成功在中控德令哈50MW项目和中电建共和50MW项目上落地应用,并已上线大屏监控、运行日报、偏差分析等功能,将在2025年陆续上线设备诊断远程专家指导等功能。
胡中表示,可胜技术将持续加大研发投入,为客户提供塔式光热电站设计到运行的全流程、高价值服务,帮助光热电站业主持续提升电站运行效益,助力光热产业健康可持续发展。
